at TA = 25°C, V+ = 2.75 V, V– = –2.75 V, RL = 10 kΩ connected to VS / 2, VCM = VS / 2, and VOUT = VS / 2 (unless otherwise noted)
Figure 6-1 IB and IOS vs Temperature
Figure 6-3 Open-Loop Gain vs Temperature
Figure 6-5 Open-Loop Gain vs Output Voltage

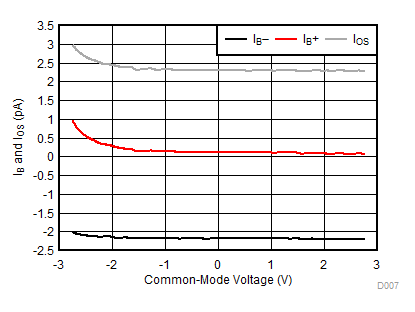

Figure 6-2 IB and IOS vs Common-Mode Voltage
Figure 6-4 Open-Loop Gain and Phase vs Frequency
Figure 6-6 Closed-Loop Gain vs Frequency
Figure 6-7 Output Voltage vs Output Current (Claw)
Figure 6-9 DC PSRR vs Temperature![LMV321A LMV358A LMV324A DC CMRR vs Temperature GUID-130AE5B3-2D1A-4BA8-BF4D-B83EB2CC0E35-low.png](/ods/images/SBOS923H/GUID-130AE5B3-2D1A-4BA8-BF4D-B83EB2CC0E35-low.png)
| VCM = (V–) – 0.1 V to (V+) – 1.4 V | |
Figure 6-11 DC CMRR vs Temperature
Figure 6-8 PSRR vs Frequency
Figure 6-10 CMRR vs Frequency
Figure 6-12 0.1 Hz to 10 Hz Integrated Voltage Noise
Figure 6-13 Input Voltage Noise Spectral Density![LMV321A LMV358A LMV324A THD + N vs Amplitude GUID-D8CD7782-2413-4A92-A87B-83010ACE800B-low.gif](/ods/images/SBOS923H/GUID-D8CD7782-2413-4A92-A87B-83010ACE800B-low.gif)
VS = 5.5 V, VCM = 2.5 V, f = 1 kHz, G = 1, BW = 80 kHz |
|
Figure 6-15 THD + N vs Amplitude
Figure 6-17 Quiescent Current vs Temperature![LMV321A LMV358A LMV324A THD + N vs Frequency GUID-2817CB5C-D51E-48E6-994A-C883C85CDA75-low.gif](/ods/images/SBOS923H/GUID-2817CB5C-D51E-48E6-994A-C883C85CDA75-low.gif)
VS = 5.5 V, VCM = 2.5 V, G = 1, BW = 80 kHz, VOUT = 0.5 VRMS |
Figure 6-14 THD + N vs Frequency
Figure 6-16 Quiescent Current vs Supply Voltage
Figure 6-18 Open-Loop Output Impedance vs Frequency
Figure 6-19 Small Signal Overshoot vs Capacitive Load
Figure 6-21 Phase Margin vs Capacitive Load
Figure 6-23 Overload Recovery
Figure 6-20 Small Signal Overshoot vs Capacitive Load
Figure 6-22 No Phase Reversal![LMV321A LMV358A LMV324A Small-Signal Step Response GUID-60904986-9B73-48D0-B80C-9A0BE22D0E96-low.gif](/ods/images/SBOS923H/GUID-60904986-9B73-48D0-B80C-9A0BE22D0E96-low.gif)
G = 1, VIN = 100 mVPP, CL = 10 pF |
|

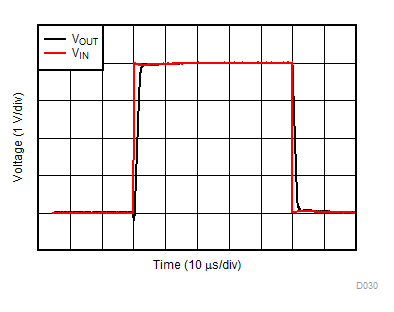

Figure 6-24 Small-Signal Step Response![LMV321A LMV358A LMV324A Large-Signal Step Response GUID-48CBF82D-A59C-4115-97A1-A40560782C4C-low.gif](/ods/images/SBOS923H/GUID-48CBF82D-A59C-4115-97A1-A40560782C4C-low.gif)
G = 1, VIN = 4 VPP, CL = 10 pF |
|
Figure 6-25 Large-Signal Step Response![LMV321A LMV358A LMV324A Large-Signal Settling Time (Positive) GUID-EFDD6341-4AB6-432E-BFBB-B07DBE07E772-low.gif](/ods/images/SBOS923H/GUID-EFDD6341-4AB6-432E-BFBB-B07DBE07E772-low.gif)
G = 1, CL = 100 pF, 2-V step |
Figure 6-27 Large-Signal Settling Time (Positive)
Figure 6-29 Maximum Output Voltage vs Frequency
Figure 6-31 Channel Separation![LMV321A LMV358A LMV324A Large-Signal Settling Time (Negative) GUID-F4B4B787-9F2A-45BA-98A7-F306C79DEA7F-low.gif](/ods/images/SBOS923H/GUID-F4B4B787-9F2A-45BA-98A7-F306C79DEA7F-low.gif)
G = 1, CL = 100 pF, 2-V step |
|
Figure 6-26 Large-Signal Settling Time (Negative)
Figure 6-28 Short-Circuit Current vs Temperature
Figure 6-30 Electromagnetic Interference Rejection Ratio Referred to Noninverting Input (EMIRR+) vs Frequency
