6.12.2 TX の代表的特性 (1.8GHz 時)

TA = +25℃での代表値、公称電源。デフォルト条件：TX 入力データ・レート = 491.52MSPS、fDAC = 11796.48MSPS (24x 補間)、インターリーブ・モード、1 次ナイキスト・ゾーン出力、fREF = 491.52MHz による PLL クロック・モード、AOUT = -1dBFS、DSA = 0dB、Sin(x)/x イネーブル、DSA 較正済み、TX クロック・ディザ・イネーブル

PCB とケーブルの損失を含む。AOUT = -0.5dBFS、DSA = 0、1.8GHz 整合あり
図 6-42 TX 出力フルスケールと出力周波数との関係
GUID-20220906-SS0I-ZQVF-MJZS-TGR4MTB3KTJL-low.svg
fDAC = 5898.24MSPS、インターリーブ・モード、1.8GHz で整合
微分ゲイン誤差 = POUT (DSA 設定 - 1) - POUT (DSA 設定) + 1
図 6-44 TX 未較正微分ゲイン誤差と DSA 設定との関係 (各種チャネル、1.8GHz)
GUID-20220906-SS0I-HHTC-GKPJ-QT5BPQQF24HR-low.svg
fDAC = 5898.24MSPS、インターリーブ・モード、1.8GHz で整合
積分ゲイン誤差 = POUT(DSA 設定) - POUT(DSA 設定 = 0) + (DSA 設定)
図 6-46 TX 未較正積分ゲイン誤差と DSA 設定との関係 (各種チャネル、1.8GHz)
fDAC = 5898.24MSPS、インターリーブ・モード、1.8GHz で整合
微分ゲイン誤差 = POUT(DSA 設定 - 1) - POUT(DSA 設定) + 1

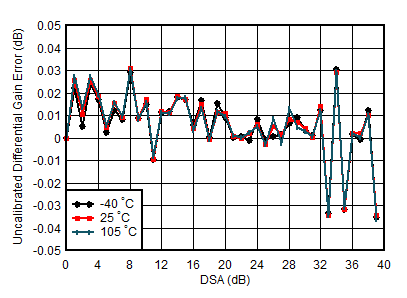

図 6-48 TX 未較正微分ゲイン誤差と DSA 設定との関係 (各種温度、1.8GHz)
fDAC = 5898.24MSPS、インターリーブ・モード、1.8GHz で整合
積分ゲイン誤差 = POUT(DSA 設定) - POUT(DSA 設定 = 0) + (DSA 設定)

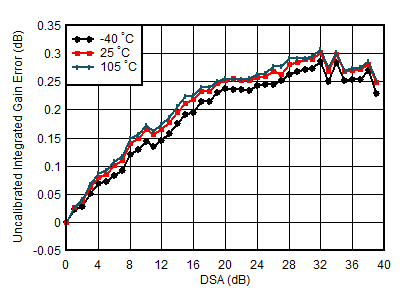

図 6-50 TX 未較正積分ゲイン誤差と DSA 設定との関係 (各種温度、1.8GHz)
GUID-20220906-SS0I-23LL-7BVH-FKVXS5BFQTBG-low.svg
fDAC = 5898.24MSPS、インターリーブ・モード、1.8GHz で整合
微分位相誤差 = PhaseOUT(DSA 設定 - 1) - PhaseOUT(DSA 設定)
図 6-52 TX 未較正微分位相誤差と DSA 設定との関係 (各種チャネル、1.8GHz)
GUID-20220906-SS0I-4Q1D-FMS7-NKGCDWFBXGTK-low.svg
fDAC = 5898.24MSPS、インターリーブ・モード、1.8GHz で整合
積分位相誤差 = Phase(DSA 設定) - Phase(DSA 設定 = 0)
図 6-54 TX 未較正積分位相誤差と DSA 設定との関係 (チャネル 1、1.8GHz)
fDAC = 5898.24MSPS、インターリーブ・モード、1.8GHz で整合
微分位相誤差 = PhaseOUT(DSA 設定 - 1) - PhaseOUT(DSA 設定)

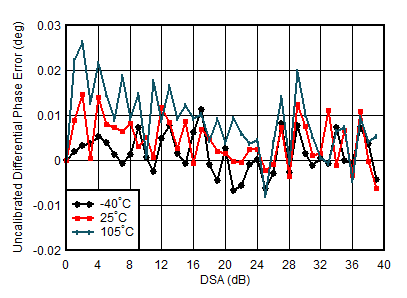

図 6-56 TX 未較正微分位相誤差と DSA 設定との関係 (各種温度、1.8GHz)
fDAC = 5898.24MSPS、インターリーブ・モード、1.8GHz で整合、全 DSA 設定にわたって 25℃での誤差が中央値であるチャネル
積分位相誤差 = Phase(DSA 設定) - Phase(DSA 設定 = 0)

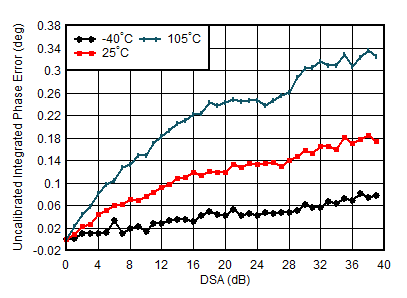

図 6-58 TX 未較正積分位相誤差と DSA 設定との関係 (各種温度、1.8GHz)
GUID-20220906-SS0I-NZPC-QBSX-NSWWKTFKKZHB-low.svg
fDAC = 5898.24MSPS、インターリーブ・モード、1.8GHz で整合、POUT = -13dBFS
図 6-60 TX 出力ノイズと減衰量との関係 (各種チャネル、1.8GHz)
GUID-20220906-SS0I-LXSJ-WV1J-VWDNJWWS88GD-low.svg
fDAC = 11796.48MSPS、インターリーブ・モード、fCENTER = 1.8GHz、1.8GHz で整合、各トーン -13dBFS
図 6-62 TX IMD3 とトーン間隔との関係 (各種チャネル、1.8GHz)
GUID-20220906-SS0I-FDDG-CC7V-H2BPV6RFH37C-low.svg
fDAC = 11796.48MSPS、インターリーブ・モード、fCENTER = 1.8GHz、fSPACING = 20MHz、1.8GHz で整合
図 6-64 TX IMD3 とデジタル・レベルとの関係 (1.8GHz)
TM1.1、POUT_RMS = -13dBFS
図 6-66 TX 20MHz LTE 出力スペクトル (1.8425GHz)
GUID-20220906-SS0I-WFPR-FV8R-0P7SSD9PJGTD-low.svg
1.8GHz で整合、シングル・キャリア 20MHz BW TM1.1 LTE
図 6-68 TX 20MHz LTE alt-ACPR とデジタル・レベルとの関係 (1.8425GHz)
GUID-20220906-SS0I-SFFB-3GGX-PNC7LQJKXV5B-low.svg
1.8GHz で整合、シングル・キャリア 20MHz BW TM1.1 LTE
図 6-70 TX 20MHz LTE alt-ACPR と DSA 設定との関係 (1.8GHz)
GUID-20220906-SS0I-NSZ6-QZWJ-JR99L9F24D1R-low.svg
1.8GHz で整合、fDAC = 11.79648GSPS、インターリーブ・モード、高調波周波数での出力電力で正規化
図 6-72 TX HD3 と出力周波数との関係 (各種デジタル振幅、1.8GHz)
fDAC = 8847.36MSPS、ストレート・モード、1.8GHz 整合あり、PCB とケーブルの損失を含む。ILn = fS/n ± fOUT (デジタル・クロックとのミキシングに起因)。

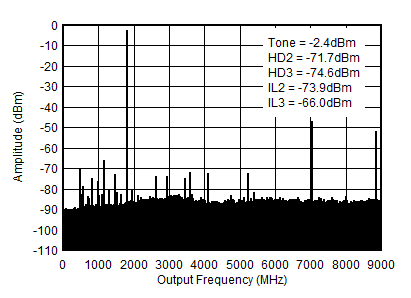

図 6-74 TX シングル・トーン (-6dBFS) 出力スペクトル (0～fDAC、1.8GHz)
AOUT = -0.5dBFS、1.8GHz に整合

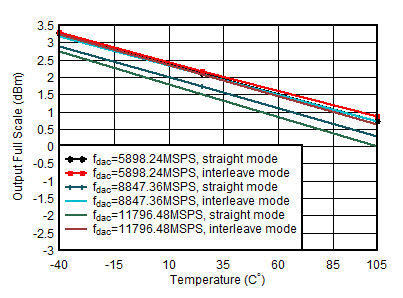

図 6-43 TX 出力電力と温度との関係 (1.8GHz)
GUID-20220906-SS0I-FDRP-8DTB-BHZL5RK1G5QV-low.svg
fDAC = 5898.24MSPS、インターリーブ・モード、1.8GHz で整合
微分ゲイン誤差 = POUT (DSA 設定 - 1) - POUT (DSA 設定) + 1
図 6-45 TX 較正済み微分ゲイン誤差と DSA 設定との関係 (各種チャネル、1.8GHz)
GUID-20220906-SS0I-1SMP-KJB8-F15PXGPWLHBQ-low.svg
fDAC = 5898.24MSPS、インターリーブ・モード、1.8GHz で整合
積分ゲイン誤差 = POUT(DSA 設定) - POUT(DSA 設定 = 0) + (DSA 設定)
図 6-47 TX 較正済み積分ゲイン誤差と DSA 設定との関係 (各種チャネル、1.8GHz)
fDAC = 5898.24MSPS、インターリーブ・モード、1.8GHz で整合
微分ゲイン誤差 = POUT(DSA 設定 - 1) - POUT(DSA 設定) + 1

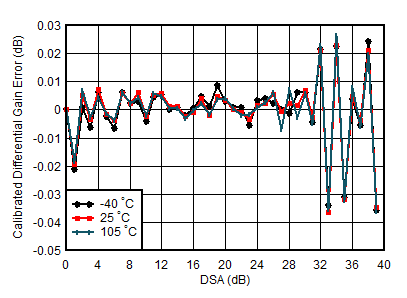

図 6-49 TX 較正済み微分ゲイン誤差と DSA 設定との関係 (各種温度、1.8GHz)
fDAC = 5898.24MSPS、インターリーブ・モード、1.8GHz で整合
積分ゲイン誤差 = POUT(DSA 設定) - POUT(DSA 設定 = 0) + (DSA 設定)

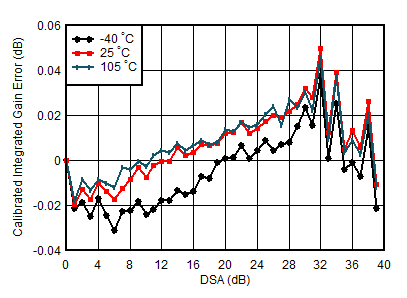

図 6-51 TX 較正済み積分ゲイン誤差と DSA 設定との関係 (各種温度、1.8GHz)
GUID-20220906-SS0I-3DGQ-N67X-V2G82DHFDFGN-low.svg
fDAC = 8847.36MSPS、ストレート・モード、2.6GHz で整合
微分位相誤差 = PhaseOUT(DSA 設定 - 1) - PhaseOUT(DSA 設定)
位相 DNL スパイクは、すべての DSA 設定で発生する可能性があります。
図 6-53 TX 較正済み微分位相誤差と DSA 設定との関係 (各種チャネル、1.8GHz)
GUID-DC495C76-7181-423A-BC24-93CEFFBC71D2-low.svg
fDAC = 5898.24MSPS、インターリーブ・モード、1.8GHz で整合
積分位相誤差 = Phase(DSA 設定) - Phase(DSA 設定 = 0)
図 6-55 TX 較正済み積分位相誤差と DSA 設定との関係 (各種チャネル、1.8GHz)
fDAC = 5898.24MSPS、インターリーブ・モード、1.8GHz で整合、全 DSA 設定にわたって 25℃での誤差が中央値であるチャネル
微分位相誤差 = PhaseOUT(DSA 設定 - 1) - PhaseOUT(DSA 設定)

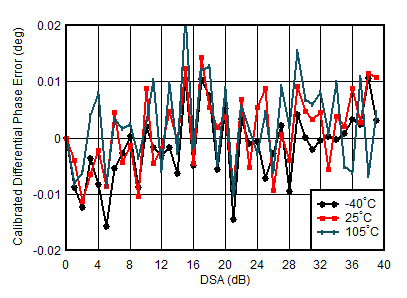

図 6-57 TX 較正済み微分位相誤差と DSA 設定との関係 (各種温度、1.8GHz)
fDAC = 5898.24MSPS、インターリーブ・モード、1.8GHz で整合、全 DSA 設定にわたって 25℃での誤差が中央値であるチャネル
積分位相誤差 = Phase(DSA 設定) - Phase(DSA 設定 = 0)

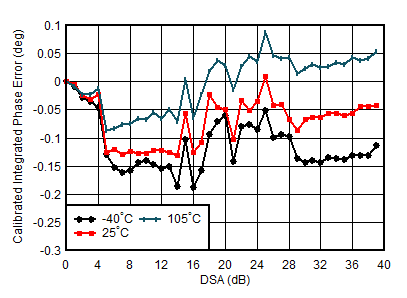

図 6-59 TX 較正済み積分位相誤差と DSA 設定との関係 (各種温度、1.8GHz)
GUID-20220906-SS0I-FFCD-QTHM-3B0G9QSVHXD9-low.svg
fDAC = 11796.48MSPS、インターリーブ・モード、fCENTER = 1.8GHz、1.8GHz で整合、各トーン -13dBFS
図 6-61 TX IMD3 と DSA 設定との関係 (1.8GHz)
fDAC = 11796.48MSPS、インターリーブ・モード、fCENTER = 1.8GHz、1.8GHz で整合、各トーン -13dBFS、ワースト・チャネル

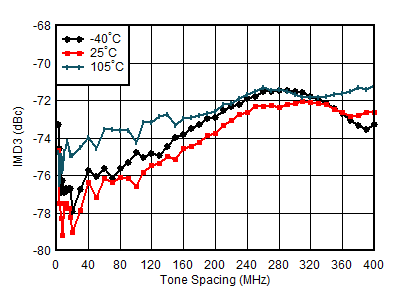

図 6-63 TX IMD3 とトーン間隔との関係 (各種温度、1.8GHz)
2.6GHz で整合、シングル・トーン、fDAC = 11.79648GSPS、インターリーブ・モード、40MHz オフセット

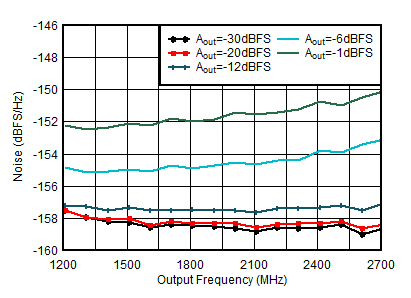

図 6-65 TX シングルトーン出力ノイズと周波数との関係 (各種振幅、1.8GHz)
GUID-20220906-SS0I-PSF3-WSP6-CJ78KK5R3BWX-low.svg
1.8GHz で整合、シングル・キャリア 20MHz BW TM1.1 LTE
図 6-67 TX 20MHz LTE ACPR とデジタル・レベルとの関係 (1.8425GHz)
GUID-20220906-SS0I-DZ7L-RBNW-SN5QRZ31HBZC-low.svg
1.8GHz で整合、シングル・キャリア 20MHz BW TM1.1 LTE
図 6-69 TX 20MHz LTE ACPR と DSA 設定との関係 (1.8GHz)
GUID-20220906-SS0I-WR16-QL8R-FWTRN5J1PZZK-low.svg
1.8GHz で整合、fDAC = 11.79648GSPS、インターリーブ・モード、高調波周波数での出力電力で正規化
図 6-71 TX HD2 と出力周波数との関係 (各種デジタル振幅、1.8GHz)
fDAC = 8847.36MSPS、ストレート・モード、1.8GHz 整合あり、PCB とケーブルの損失を含む。ILn = fS/n ± fOUT (デジタル・クロックとのミキシングに起因)。

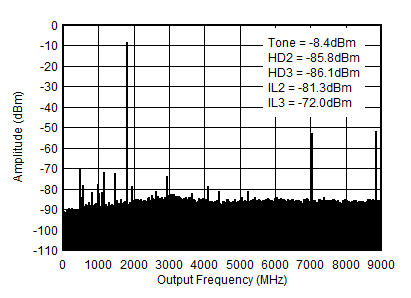

図 6-73 TX シングル・トーン (-12dBFS) 出力スペクトル (0～fDAC、1.8GHz)
fDAC = 8847.36MSPS、ストレート・モード、1.8GHz 整合あり、PCB とケーブルの損失を含む。ILn = fS/n ± fOUT (デジタル・クロックとのミキシングに起因)。

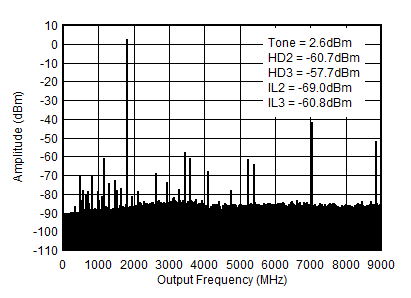

図 6-75 TX シングル・トーン (-1dBFS) 出力スペクトル (0～fDAC、1.8GHz)
