6.12.4 TX の代表的特性 (3.5GHz 時)

TA = +25℃での代表値、公称電源。デフォルト条件：TX 入力データ・レート = 491.52MSPS、fDAC = 11796.48MSPS (24x 補間)、インターリーブ・モード、1 次ナイキスト・ゾーン出力、fREF = 491.52MHz による PLL クロック・モード、AOUT = -1dBFS、DSA = 0dB、Sin(x)/x イネーブル、DSA 較正済み、TX クロック・ディザ・イネーブル

Aout = -0.5dBFS、3.5GHz 整合あり、PCB とケーブルの損失を含む。

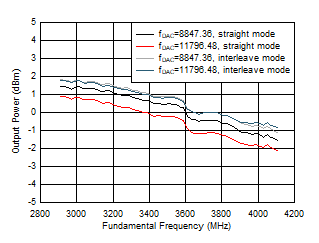

図 6-116 TX 出力電力と周波数との関係
GUID-20220907-SS0I-F8ZX-M3B8-TRZTKNZ5V27Q-low.svg
3.5GHz 整合あり、PCB とケーブルの損失を含む。
微分ゲイン誤差 = POUT(DSA 設定 - 1) - POUT(DSA 設定) + 1
図 6-118 TX 未較正微分ゲイン誤差と DSA 設定との関係 (各種チャネル、3.5GHz)
GUID-20220907-SS0I-01DW-XZS4-CLDMJZR7B3G7-low.svg
3.5GHz 整合あり、PCB とケーブルの損失を含む。
積分ゲイン誤差 = POUT(DSA 設定) - POUT(DSA 設定 = 0) + (DSA 設定)
図 6-120 TX 未較正積分ゲイン誤差と DSA 設定との関係 (各種チャネル、3.5GHz)
GUID-20220907-SS0I-XKMV-NHSR-ZFRWFSSBXJMC-low.svg
3.5GHz 整合あり、PCB とケーブルの損失を含む。
図 6-122 TX 未較正微分位相誤差と DSA 設定との関係 (各種チャネル、3.5GHz)
GUID-20220907-SS0I-MXGM-D7GP-WFZZJX8N1XLL-low.svg
3.5GHz 整合あり、PCB とケーブルの損失を含む。
図 6-124 TX 未較正積分位相誤差と DSA 設定との関係 (チャネル 1、3.5GHz)
3.5GHz 整合あり、1TX

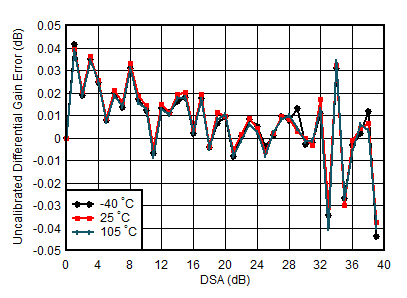

図 6-126 TX 未較正微分ゲイン誤差と DSA 設定との関係 (各種温度、3.5GHz)
3.5GHz 整合あり、1TX
図 6-128 TX 未較正積分ゲイン誤差と DSA 設定との関係 (各種温度、3.5GHz)
3.5GHz 整合あり、1TX
微分位相誤差 = PhaseOUT(DSA 設定 - 1) - PhaseOUT(DSA 設定)

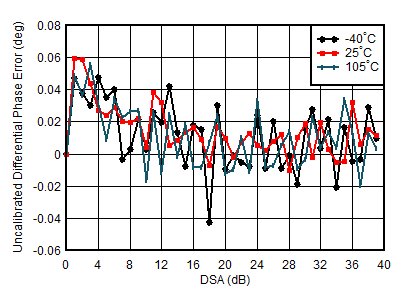

図 6-130 TX 未較正微分位相誤差と DSA 設定との関係 (各種温度、3.5GHz)
3.5GHz 整合あり、1TX
積分位相誤差 = Phase(DSA 設定) - Phase(DSA 設定 = 0)

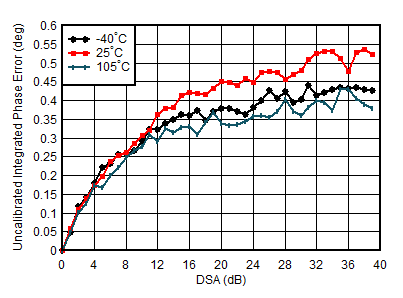

図 6-132 TX 未較正積分位相誤差と DSA 設定との関係 (各種温度、3.5GHz)
GUID-20220907-SS0I-HFQS-R4Z6-Z5PH3PDNFWZW-low.svg
A.
fDAC = 11796.48MSPS、インターリーブ・モード、3.5GHz で整合、AOUT = -13dBFS。
図 6-134 TX NSD と DSA 設定との関係 (3.5GHz)
GUID-20220907-SS0I-RPTC-HGDW-VKT7TRGWBL2D-low.svg
20MHz のトーン間隔、3.5GHz 整合あり
図 6-136 TX IMD3 とデジタル振幅との関係 (各種チャネル、3.5GHz)
GUID-20220907-SS0I-7SBH-JZZT-HKZDRQPFJH4R-low.svg
3.5GHz 整合あり、シングル・キャリア 20MHz BW TM1.1 LTE
図 6-138 TX 20MHz LTE ACPR と DSA 設定との関係 (3.5GHz)
GUID-E88C21D2-5A24-450D-8B98-E283F2CE9875-low.svg
3.5GHz 整合あり、シングル・キャリア 20MHz BW TM1.1 LTE
図 6-140 TX 20MHz LTE ACPR とデジタル・レベルとの関係 (3.5GHz)
GUID-20220907-SS0I-CN0N-FKSN-XX988CZ8RKTV-low.svg
3.5GHz で整合、fDAC = 11.79648GSPS、インターリーブ・モード、高調波周波数での出力電力で正規化
図 6-142 TX シングル・トーン HD2 と周波数との関係 (各種デジタル・レベル、3.5GHz)
3.5GHz で整合、fDAC = 11.79648GSPS、インターリーブ・モード。

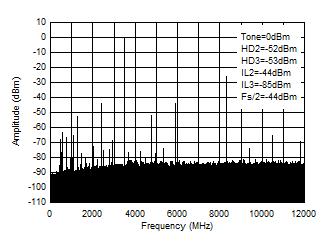

図 6-144 TX シングル・トーン (-1dBFS) 出力スペクトル (0～fDAC、3.5GHz)
3.5GHz で整合、fDAC = 11.79648GSPS、インターリーブ・モード。

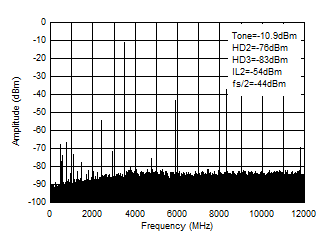

図 6-146 TX シングル・トーン (-12dBFS) 出力スペクトル (0～fDAC、3.5GHz)
GUID-20220907-SS0I-8KV7-WG51-W5NL6FB5SZVX-low.svg
Aout = -0.5dBFS、3.5GHz 整合あり、PCB とケーブルの損失を含む。
図 6-117 TX 出力電力と DSA 設定との関係 (3.5GHz)
GUID-20220907-SS0I-D4ZL-MTJP-B4MS12HF9WNB-low.svg
3.5GHz 整合あり、PCB とケーブルの損失を含む。
微分ゲイン誤差 = POUT(DSA 設定 - 1) - POUT(DSA 設定) + 1
図 6-119 TX 較正済み微分ゲイン誤差と DSA 設定との関係 (各種チャネル、3.5GHz)
GUID-20220907-SS0I-QK9X-6W6K-DWDLNVZCDJLP-low.svg
3.5GHz 整合あり、PCB とケーブルの損失を含む。
積分ゲイン誤差 = POUT(DSA 設定) - POUT(DSA 設定 = 0) + (DSA 設定)
図 6-121 TX 較正済み積分ゲイン誤差と DSA 設定との関係 (各種チャネル、3.5GHz)
GUID-20220907-SS0I-L0SL-NVB9-VDVSMNSBTX39-low.svg
3.5GHz 整合あり、PCB とケーブルの損失を含む。
位相 DNL スパイクは、すべての DSA 設定で発生する可能性があります。
図 6-123 TX 較正済み微分位相誤差と DSA 設定との関係 (各種チャネル、3.5GHz)
GUID-20220907-SS0I-RKCC-JX5Z-FJS2H1HZ7HVN-low.svg
3.5GHz 整合あり、PCB とケーブルの損失を含む。
図 6-125 TX 較正済み積分位相誤差と DSA 設定との関係 (各種チャネル、3.5GHz)
3.5GHz 整合あり、1TX、25℃で較正済み

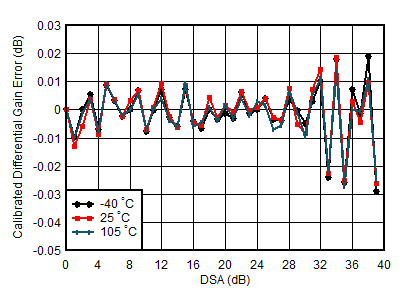

図 6-127 TX 較正済み微分ゲイン誤差と DSA 設定との関係 (各種温度、3.5GHz)
3.5GHz 整合あり、1TX、25℃で較正済み
図 6-129 TX 較正済み積分ゲイン誤差と DSA 設定との関係 (各種温度、3.5GHz)
3.5GHz 整合あり、1TX、25℃で較正済み
微分位相誤差 = PhaseOUT(DSA 設定 - 1) - PhaseOUT(DSA 設定)

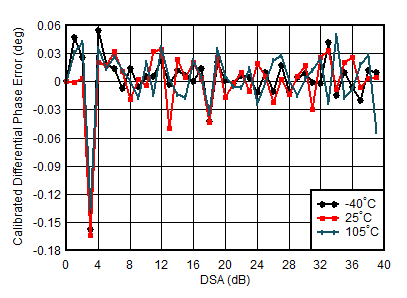

図 6-131 TX 較正済み微分位相誤差と DSA 設定との関係 (各種温度、3.5GHz)
3.5GHz 整合あり、1TX、25℃で較正済み
積分位相誤差 = Phase(DSA 設定) - Phase(DSA 設定 = 0)

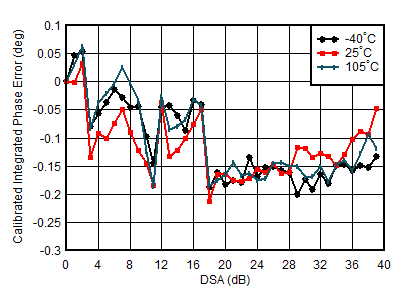

図 6-133 TX 較正済み積分位相誤差と DSA 設定との関係 (各種温度、3.5GHz)
GUID-20220907-SS0I-NNXM-J8K3-PWB9K6CTJH9F-low.svg
20MHz のトーン間隔、3.5GHz 整合あり、各トーン -13dBFS、PCB とケーブルの損失を含む。
図 6-135 TX IMD3 と DSA 設定との関係 (3.5GHz)
3.5GHz 整合あり、シングル・キャリア 20MHz BW TM1.1 LTE

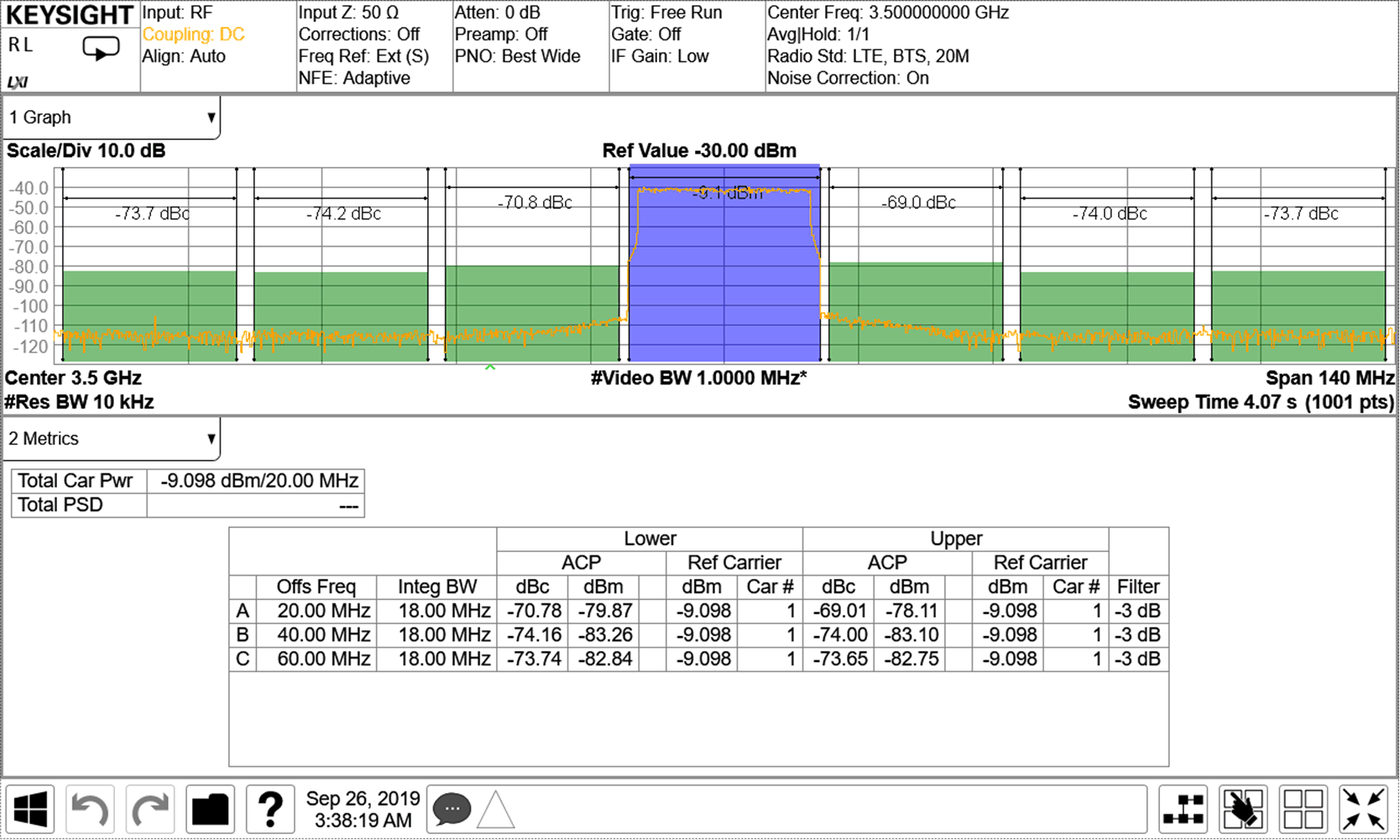

図 6-137 TX 20MHz LTE 出力スペクトル (バンド 42、3.5GHz)
GUID-20220907-SS0I-SL12-QSNQ-7CKQJBGRNV4B-low.svg
3.5GHz 整合あり、シングル・キャリア 20MHz BW TM1.1 LTE
図 6-139 TX 20MHz LTE alt-ACPR と DSA 設定との関係 (3.5GHz)
GUID-20220907-SS0I-2ZF0-HKZM-VC7PLPJ4QBSL-low.svg
3.5GHz 整合あり、シングル・キャリア 20MHz BW TM1.1 LTE
図 6-141 TX 20MHz LTE alt-ACPR とデジタル・レベルとの関係 (3.5GHz)
GUID-20220907-SS0I-DWXB-W1DG-J8G3NGW2G6QM-low.svg
3.5GHz で整合、fDAC = 11.79648GSPS、インターリーブ・モード、高調波周波数での出力電力で正規化。ディップは、DC 付近での HD3 の低下に起因するものです。
図 6-143 TX シングル・トーン HD3 と周波数との関係 (各種デジタル・レベル、3.5GHz)
3.5GHz で整合、fDAC = 11.79648GSPS、インターリーブ・モード。
図 6-145 TX シングル・トーン (-6dBFS) 出力スペクトル (0～fDAC、3.5GHz)
