CC3230S および CC3230SF SimpleLink Wi-Fi 2.4GHz ワイヤレス MCU、共存可能

このリソースの元の言語は英語です。 翻訳は概要を便宜的に提供するもので、自動化ツール (機械翻訳) を使用していることがあり、TI では翻訳の正確性および妥当性につきましては一切保証いたしません。 実際の設計などの前には、ti.com で必ず最新の英語版をご参照くださいますようお願いいたします。

最新の英語版をダウンロード

1 特長

  • マルチコア アーキテクチャのシステム オン チップ (SoC)
  • マルチレイヤのセキュリティ機能、開発段階で ID、データ、ソフトウェア IP を保護するのに有効
  • バッテリ駆動アプリケーション用の低消費電力モード
  • BLE 無線との共存 (CC13x2/CC26x2)
  • ネットワーク支援型ローミング
  • 産業用温度範囲：-40℃～+85℃
  • Wi-Fi Alliance® による Wi-Fi CERTIFIED® を取得済み
  • アプリケーションのマイクロコントローラ サブシステム：
    • 80MHz 動作の Arm®Cortex®-M4 コア
    • ユーザー専用メモリ
      • 256KB の RAM
      • オプションで 1MB の実行可能フラッシュ
    • 豊富なペリフェラルとタイマ
    • 柔軟な多重化オプションを持つ 27 の I/O ピン
      • UART、I2S、I2C、SPI、SD、ADC、
        8 ビット パラレル インターフェイス
      • タイマと PWM
  • Wi-Fi ネットワーク プロセッサ サブシステム
    • Wi-Fi® コア：
      • 802.11b/g/n 2.4GHz
      • モード：
        • アクセス ポイント (AP)
        • ステーション (STA)
        • Wi-Fi Direct®
      • セキュリティ：
        • WEP
        • WPA™/WPA2™ PSK
        • WPA2 エンタープライズ
        • WPA3™ パーソナル
        • WPA3™ エンタープライズ
    • インターネットおよびアプリケーション プロトコル：
      • HTTPs サーバー、mDNS、DNS-SD、DHCP
      • IPv4 および IPv6 TCP/IP スタック
      • 16 の BSD ソケット (完全にセキュリティ保護された TLS v1.2 および SSL 3.0)
    • パワー マネージメント サブシステム内蔵：
      • 低消費電力プロファイルを構成可能 (常時、断続的、タグ)
      • 高度な低消費電力モード
      • DC/DC レギュレータを内蔵
  • マルチレイヤのセキュリティ機能：
    • 独立した実行環境
    • ネットワーク セキュリティ
    • デバイス ID およびキー
    • ハードウェア アクセラレータ暗号化エンジン (AES、DES、SHA/MD5、CRC)
    • アプリケーション レベルのセキュリティ (暗号化、認証、アクセス制御)
    • 初期のセキュア プログラミング
    • ソフトウェアの改ざん検出
    • セキュア ブート
    • 認証署名要求 (CSR)
    • デバイスごとに固有のキーのペア
  • アプリケーションのスループット：
    • UDP：16Mbps、TCP：13Mbps
    • ピーク：72Mbps
  • パワー マネージメント サブシステム：
    • 電源電圧範囲の広い内蔵 DC/DC コンバータ：
      • VBAT 広電圧範囲モード：2.1V～3.6V
      • VIO は常に VBAT と連動
    • 高度な低消費電力モード：
      • シャットダウン：1µA、ハイバネーション：4.5µA
      • 低消費電力ディープ スリープ (LPDS)：120µA
      • アイドル接続時 (MCU が LPDS の場合)：710µA
      • RX トラフィック (MCU がアクティブ時)：59mA
      • TX トラフィック (MCU がアクティブ時)：223mA
  • Wi-Fi TX 出力：
    • 1DSSS で 18.0dBm
    • 54OFDM で -14.5dBm
  • Wi-Fi RX 感度：
    • 1DSSS で -96dBm
    • 54OFDM で -74.5dBm
  • クロック ソース：
    • 40.0MHz の水晶振動子と内部発振器
    • 32.768kHz の水晶振動子または外部 RTC
  • RGK パッケージ
    • 64 ピン、9mm × 9mm の VQFN (Very Thin Quad Flat Nonleaded) パッケージ、0.5mm ピッチ
  • SimpleLink™ MCU プラットフォームの開発者エコシステムをサポート

2 アプリケーション

  • 次のような IoT (モノのインターネット) アプリケーション：
    • ビル / ホーム オートメーション：
      • HVAC システム / サーモスタット
      • ビデオ監視、ビデオ ドアベル、低消費電力カメラ
      • ビル セキュリティ システムと E ロック
      • 煙感知器
      • 水漏れ検出器
    • 電化製品
      • スマート ホーム リモート コントロール
    • アセット トラッキング
    • ファクトリ オートメーション
    • 医療 / ヘルスケア
      • CPAP
    • グリッド インフラ

3 概要

SimpleLink™ Wi-Fi® CC3230x ワイヤレス MCU には 2 つのバリアントCC3230S および C3230SF があります。

  • CC3230S は、ファイル システム暗号化、ユーザー IP (MCU イメージ) 暗号化、セキュア ブート、デバッグ セキュリティなど MCU レベルのセキュリティ機能の他に、256KB の RAM、IoT ネットワーク セキュリティ、デバイス ID / キーを備えています。
  • CC3230SF は CC3230S の上位製品であり、256KB の RAM に加えて、ユーザー専用の 1MB の実行可能フラッシュも搭載しています。

Wi-Fi CERTIFIED™ のワイヤレス マイクロコントローラ (MCU) により、IoT 設計を簡素化できます。SimpleLink™ Wi-Fi® CC3230x デバイス ファミリは、次の 2 つのプロセッサを 1 つのチップに搭載したシステム オン チップ (SoC) ソリューションです。

  • アプリケーション プロセッサ：この Arm® Cortex®-M4 MCU は、ユーザー専用の 256KB の RAM と、オプションとして 1MB の実行可能フラッシュを内蔵しています。
  • ネットワーク プロセッサ：すべての Wi-Fi およびインターネット論理レイヤを実行します。この ROM ベースのサブシステムは、ホスト MCU を負荷から完全に解放し、802.11b/g/n 2.4GHz 無線、ベースバンド、強力なハードウェア暗号化エンジンを持つ MAC を内蔵しています。

これらのデバイスは、IoT 接続をより簡単にする新しい機能を導入しています。主な新機能は次のとおりです。

  • Bluetooth® Low Energy および Wi-Fi 2.4GHz 無線の共存 (CC13x2/CC26x2)
  • アンテナの選択
  • 最大 16 の同時セキュア ソケット
  • 認証署名要求 (CSR)
  • オンライン認証ステータス プロトコル (OCSP)
  • Wi-Fi Alliance® 認定済みの IoT 省電力機能 (BSS 最大アイドル、DMS、プロキシ ARP など)
  • テンプレート パケットの転送負荷から解放するためのホストレス モード
  • ネットワーク支援型ローミング

CC3230x デバイス ファミリは SimpleLink™ MCU プラットフォームの一部です。SimpleLink MCU プラットフォームは、豊富なツールセットとリファレンス デザインを備えた、シングルコア ソフトウェア開発キット (SDK) に基づく共通の使いやすい開発環境です。E2E™ コミュニティは、Wi-Fi、Bluetooth® Low Energy、Sub-1GHz、ホスト MCU をサポートしています。詳細については、www.tij.co.jp/simplelink または www.tij.co.jp/simplelinkwifi をご覧ください。

製品情報
部品番号 パッケージ (1)

パッケージ サイズ
CC3230SM2RGKR VQFN (64) 9.00mm × 9.00mm
CC3230SF12RGKR VQFN (64) 9.00mm × 9.00mm
(1) 詳細については、セクション 12 を参照してください。

4 機能ブロック図

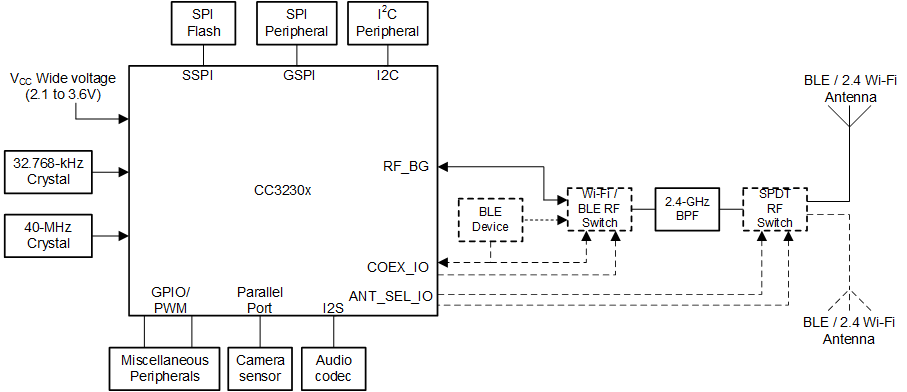

図 4-1 に、CC3230x SimpleLink Wi-Fi ソリューションの機能ブロック図を示します。

CC3230S CC3230SF CC3230x の機能ブロック図
アンテナ選択機能 (デュアル アンテナ) を使用する場合、1 つの SPDT スイッチと 2 つの GPIO ラインが必要です。
図 4-1 CC3230x の機能ブロック図

CC3230x デバイスのハードウェア概要を図 4-1 に示します。

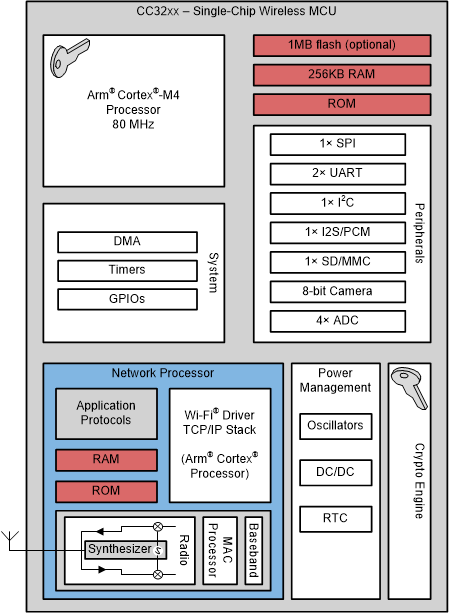

CC3230S CC3230SF CC320x ハードウェアの概要図 4-2 CC320x ハードウェアの概要

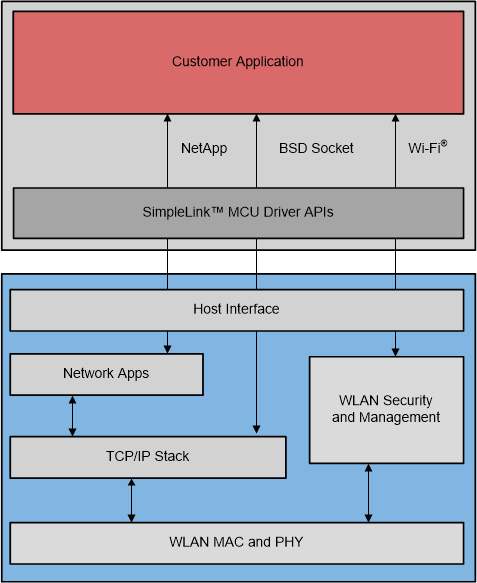

CC3230x デバイスの組み込みソフトウェアの概要を図 4-3 に示します。

CC3230S CC3230SF CC3230x 組み込みソフトウェアの概要図 4-3 CC3230x 組み込みソフトウェアの概要
