Data Sheet
CSD18542KTT 60V N チャネル NexFET™ パワー MOSFET
このリソースの元の言語は英語です。 翻訳は概要を便宜的に提供するもので、自動化ツール (機械翻訳) を使用していることがあり、TI では翻訳の正確性および妥当性につきましては一切保証いたしません。 実際の設計などの前には、ti.com で必ず最新の英語版をご参照くださいますようお願いいたします。
1 特長
- 非常に低い Qg および Qgd
- 低い熱抵抗
- アバランシェ定格
- ロジック レベル
- 鉛フリーの端子メッキ処理
- RoHS に準拠
- ハロゲン不使用
- D2PAK プラスチック パッケージ
2 アプリケーション
- DC/DC 変換
- 2 次側同期整流器
- モータ制御
3 概要
この 60V、3.3mΩ、D2PAK (TO-263) NexFET™ パワー MOSFET は、電力変換アプリケーションでの損失を最小限に抑えるように設計されています。
 |
製品概要
| TA = 25℃ | 標準値 | 単位 | ||
|---|---|---|---|---|
| VDS | ドレイン - ソース間電圧 | 60 | V | |
| Qg | ゲートの合計電荷 (10V) | 44 | nC | |
| Qgd | ゲート-ドレイン間ゲート電荷 | 6.9 | nC | |
| RDS(on) | ドレイン - ソース間オン抵抗 | VGS = 4.5V | 4.0 | mΩ |
| VGS = 10V | 3.3 | |||
| VGS(th) | スレッショルド電圧 | 1.8 | V | |
製品情報(1)
| デバイス | 数量 | メディア | パッケージ | 出荷形態 |
|---|---|---|---|---|
| CSD18542KTT | 500 | 13インチ リール | D2PAK プラスチック パッケージ | テープ アンド リール |
| CSD18542KTTT | 50 |
(1) 利用可能なすべてのパッケージについては、データシートの末尾にある注文情報を参照してください。
絶対最大定格
| TA = 25℃ | 値 | 単位 | |
|---|---|---|---|
| VDS | ドレイン - ソース間電圧 | 60 | V |
| VGS | ゲート - ソース間電圧 | ±20 | V |
| ID | 連続ドレイン電流 (パッケージ制限) | 200 | A |
| 連続ドレイン電流 (シリコン制限)、TC = 25°C | 170 | ||
| 連続ドレイン電流 (シリコン制限)、TC = 100°C | 120 | ||
| IDM | パルス ドレイン電流(1) | 400 | A |
| PD | 電力散逸 | 250 | W |
| TJ、 Tstg | 動作時の接合部温度、 保存温度 | -55～175 | ℃ |
| EAS | アバランシェ エネルギー、単一パルス ID = 75A、L = 0.1mH、RG = 25Ω | 281 | mJ |
(1) 最大 RθJC = 0.6℃/W、パルス期間 ≦ 100μs、デューティ サイクル ≦ 1%

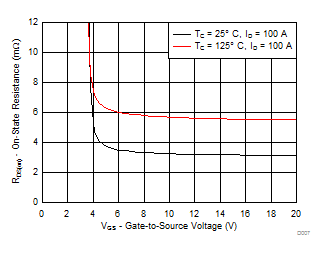

 RDS(on) と VGS との関係 |

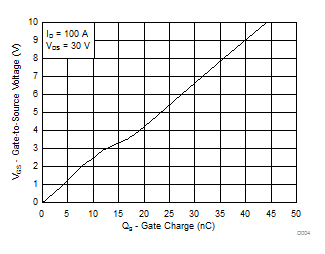

 ゲート電荷 |
