6.2 推奨されるPCBランド・パターン

CSD96497Q5MC PCB1.png

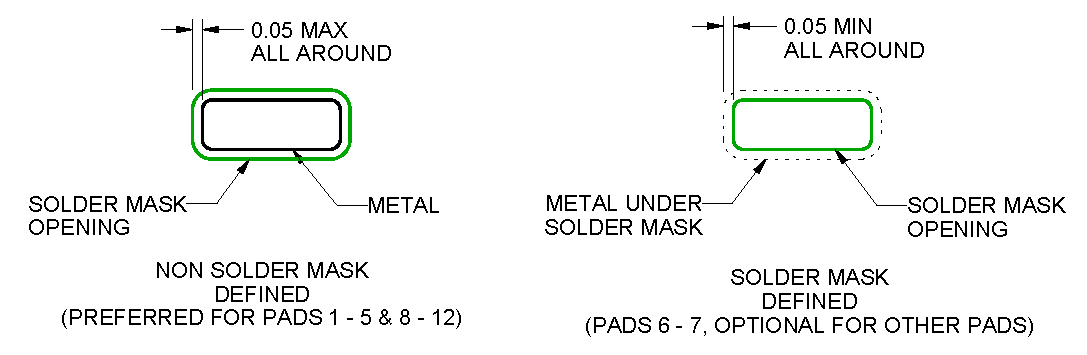

CSD96497Q5MC PCB2.png
  1. すべての直線寸法はミリメートル(mm)単位です。括弧内のすべての寸法は、参照のみを目的としたものです。寸法と許容誤差は、ASME Y14.5M準拠です。
  2. この図面は、予告なく変更される可能性があります。
  3. このパッケージは、基板上のサーマル・パッドにハンダ付けされるよう設計されています。詳細については、『QFN/SON PCBアタッチメント』(SLUA271)を参照してください。
  4. ビアはアプリケーションに応じてのオプションです。デバイスのデータシートを参照してください。ビアを実装する場合、この図に示されているビアの位置を参考にしてください。ペーストの下のビアは埋める、プラグを付ける、またはテントで覆うことをお勧めします。
