DLPA3082 電源管理および大電流ドライバ IC

このリソースの元の言語は英語です。 翻訳は概要を便宜的に提供するもので、自動化ツール (機械翻訳) を使用していることがあり、TI では翻訳の正確性および妥当性につきましては一切保証いたしません。 実際の設計などの前には、ti.com で必ず最新の英語版をご参照くださいますようお願いいたします。

最新の英語版をダウンロード

1 特長

  • DMD 高電圧電源の生成
  • 2 つの高効率降圧コンバータにより DLPC84xx と DMD の電源を生成
  • ファン ドライバ アプリケーションまたは汎用電源用の、1 つの高効率な 8 ビットのプログラマブル降圧コンバータ。汎用 Buck2 (PWR6) が、現在サポートされています。
  • 2 つの LDO で補助電圧を供給
  • アナログ マルチプレクサでサーミスタや基準レベルなど内部および外部のノードを測定
  • 監視 / 保護：サーマル シャットダウン、ホット ダイ、低電圧誤動作防止 (UVLO)

2 アプリケーション

ポータブル DLP® Pico™ プロジェクタ

3 説明

DLPA3082 は高集積パワー マネージメント IC であり、DLP®Pico™ プロジェクタ システム向けに最適化済みです。DLPA3082 には 5 つの降圧コンバータが内蔵され、そのうち 2 つは DLPC の低電圧電源専用です。もう 1 つの専用調整電源は、DMD 用の 3 つのタイミング クリティカルな DC 電源を生成します。VBIAS、VRST、VOFS です。

DLPA3082 は、柔軟に使える複数の補助ブロックを内蔵しています。これにより、カスタマイズされた Pico プロジェクタ システムを実現できます。1 つの 8 ビット プログラマブル降圧コンバータは、例えば補助電源ラインを作成するために使用されます。汎用 Buck2 (PWR6) が、現在サポートされています。2 つの LDO は、最大 200mA の低電流電源のために使用されます。これらの LDO は、2.5V および 3.3V に事前定義されています。

SPI を使って、DLPA3082 のすべてのブロックがアドレス指定されます。含まれる機能には、システム リセットの生成、電源シーケンス、IC の自己保護、外部 ADC にアナログ情報をルーティングするアナログ マルチプレクサがあります。

製品情報
部品番号 パッケージ パッケージ サイズ
DLPA3082(1) HTQFP (100) 14.00mm × 14.00mm
(1) 詳細については、「メカニカル、パッケージ、および注文情報」を参照してください。
DLPA3082 標準的なシステムの概略図標準的なシステムの概略図

4 Pin Configuration and Functions

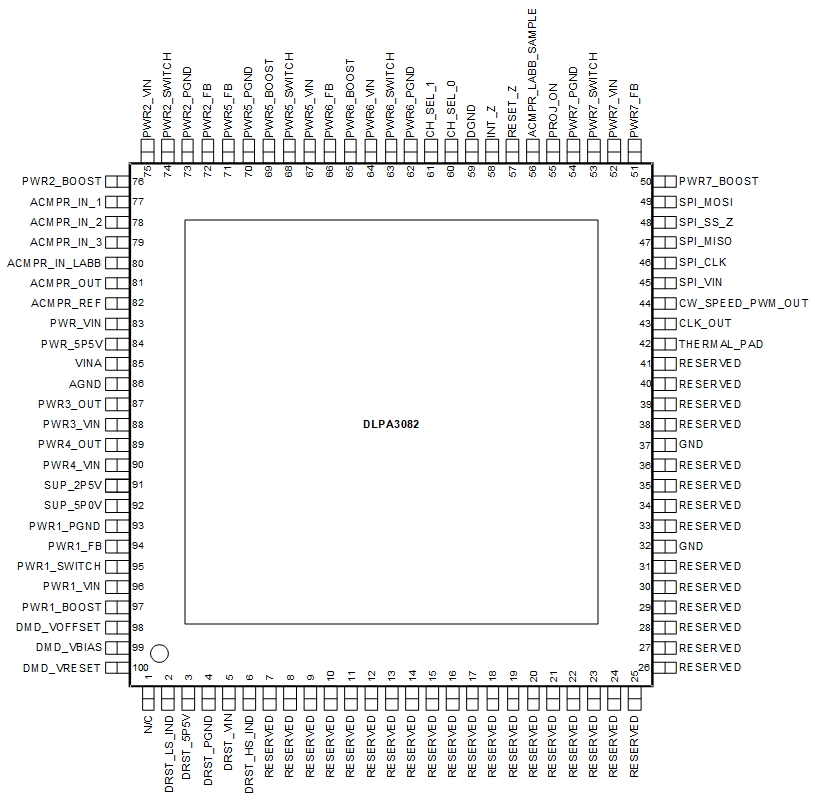

DLPA3082 PFD Package100-Pin HTQFPTop View Figure 4-1 PFD Package100-Pin HTQFPTop View
Table 4-1 Pin Functions
PINI/ODESCRIPTION
NAMENO.
N/C1—No connect
DRST_LS_IND2I/OConnection for the DMD SMPS-inductor (low-side switch).
DRST_5P5V3OFilter pin for LDO DMD. Power supply for internal DMD reset regulator, typical 5.5V
DRST_PGND4GNDPower ground for DMD SMPS. Connect to ground plane.
DRST_VIN5POWERPower supply input for LDO DMD. Connect to system power.
DRST_HS_IND6I/OConnection for the DMD SMPS-inductor (high-side switch).
RESERVED7—Connect a 10µF capacitor to ground.
RESERVED8—Connect a 1µF capacitor to ground.
RESERVED9—No connect
RESERVED10—No connect
RESERVED11—No connect
RESERVED12—No connect
RESERVED13—No connect
RESERVED14—No connect
RESERVED15—No connect
RESERVED16—No connect
RESERVED17—No connect
RESERVED18—No connect
RESERVED19—No connect
RESERVED20—No connect
RESERVED21—No connect
RESERVED22—No connect
RESERVED23—No connect
RESERVED24—No connect
RESERVED25—No connect
RESERVED26—No connect
RESERVED27—No connect
RESERVED28—No connect
RESERVED29—No connect
RESERVED30—No connect
RESERVED31—Connect a pull-down 1kΩ resistor to ground.
GND32GNDGround
RESERVED33—No connect
RESERVED34—No connect
RESERVED35—No connect
RESERVED36—Connect a pull-down 1kΩ resistor to ground.
GND37GNDGround
RESERVED38—No connect
RESERVED39—No connect
RESERVED40—No connect
RESERVED41—No connect
THERMAL_PAD42GNDThermal pad. Connect to a clean system ground.
CLK_OUT43ONo connect. Reserved for color wheel clock output.
CW_SPEED_PWM_OUT44ONo connect. Reserved for color wheel PWM output.
SPI_VIN45ISupply for SPI interface
SPI_CLK46ISPI clock input
SPI_MISO47OSPI data output
SPI_SS_Z48ISPI chip select (active low)
SPI_MOSI49ISPI data input
PWR7_BOOST50INo connect. Reserved for general purpose buck converter. Charge-pump-supply input for the high-side FET gate drive circuit. Connect a 100nF capacitor between PWR7_BOOST and PWR7_SWITCH pins.
PWR7_FB51INo connect. Reserved for general purpose buck converter. Converter feedback input. Connect to converter output voltage.
PWR7_VIN52POWERNo connect. Reserved for general purpose buck converter. Power supply input for converter
PWR7_SWITCH53I/ONo connect. Reserved for general purpose buck converter. Switch node connection between high-side NFET and low-side NFET
PWR7_PGND54GNDNo connect. Reserved for general purpose buck converter. Ground pin. Power ground return for switching circuit
PROJ_ON55IInput signal to enable and or disable the IC and DLP projector
ACMPR_LABB_SAMPLE56IControl signal to sample voltage at ACMPR_IN_LABB. Needs to connect a pull-down 10kΩ resistor to ground when the pin is not used.
RESET_Z57OReset output to the DLP system (active low). The pin is held low to reset DLP system.
INT_Z58OInterrupt output signal (open drain, active low). Connect to the pullup resistor.
DGND59GNDDigital ground. Connect to ground plane.
CH_SEL_060IControl signal to enable either of CH1,2,3. Needs to connect a pull-down 10kΩ resistor to ground when the pin is not used.
CH_SEL_161IControl signal to enable either of CH1,2,3. Needs to connect a pull-down 10kΩ resistor to ground when the pin is not used.
PWR6_PGND62GNDGround pin. Power ground return for switching circuit
PWR6_SWITCH63I/OSwitch node connection between high-side NFET and low-side NFET
PWR6_VIN64POWERPower supply input for converter
PWR6_BOOST65ICharge-pump-supply input for the high-side FET gate drive circuit. Connect a 100nF capacitor between PWR6_BOOST and PWR6_SWITCH pins.
PWR6_FB66IConverter feedback input. Connect to output voltage.
PWR5_VIN67POWERNo connect. Reserved for general purpose buck converter. Power supply input for converter
PWR5_SWITCH68I/ONo connect. Reserved for general purpose buck converter. Switch node connection between high-side NFET and low-side NFET
PWR5_BOOST69INo connect. Reserved for general purpose buck converter. Charge-pump-supply input for the high-side FET gate drive circuit. Connect 100nF capacitor between PWR5_BOOST and PWR5_SWITCH pins.
PWR5_PGND70GNDNo connect. Reserved for general purpose buck converter. Ground pin. Power ground return for switching circuit
PWR5_FB71INo connect. Reserved for general purpose buck converter. Converter feedback input. Connect to output voltage.
PWR2_FB72IConverter feedback input. Connect to output voltage.
PWR2_PGND73GNDGround pin. Power ground return for switching circuit
PWR2_SWITCH74I/OSwitch node connection between high-side NFET and low-side NFET
PWR2_VIN75POWERPower supply input for converter
PWR2_BOOST76ICharge-pump-supply input for the high-side FET gate drive circuit. Connect a 100nF capacitor between PWR2_BOOST and PWR2_SWITCH pins.
ACMPR_IN_177IReserved. Input for analog sensor signal. No connect when the pin is not used.
ACMPR_IN_278IInput for analog sensor signal. No connect when the pin is not used.
ACMPR_IN_379IInput for analog sensor signal. No connect when the pin is not used.
ACMPR_IN_LABB80IInput for ambient light sensor, sampled input. No connect when the pin is not used.
ACMPR_OUT81OAnalog comparator out. No connect when the pin is not used.
ACMPR_REF82IReference voltage input for analog comparator. No connect when the pin is not used.
PWR_VIN83POWERPower supply input for LDO_Bucks. Connect to system power.
PWR_5P5V84OFilter pin for LDO_BUCKS. Internal analog supply for buck converters, typical 5.5V
VINA85POWERInput voltage supply pin for reference system
AGND86GNDAnalog ground pin
PWR3_OUT87OFilter pin for LDO_2 DMD/DLPC/AUX, typical 2.5V
PWR3_VIN88POWERPower supply input for LDO_2. Connect to system power.
PWR4_OUT89OFilter pin for LDO_1 DMD/DLPC/AUX, typical 3.3V
PWR4_VIN90POWERPower supply input for LDO_1. Connect to system power.
SUP_2P5V91OFilter pin for LDO_V2V5. Internal supply voltage, typical 2.5V
SUP_5P0V92OFilter pin for LDO_V5V. Internal supply voltage, typical 5V
PWR1_PGND93GNDGround pin. Power ground return for switching circuit
PWR1_FB94IConverter feedback input. Connect to output voltage.
PWR1_SWITCH95I/OSwitch node connection between high-side NFET and low-side NFET
PWR1_VIN96POWERPower supply input for converter
PWR1_BOOST97ICharge-pump-supply input for the high-side FET gate drive circuit. Connect a 100nF capacitor between PWR1_BOOST and PWR1_SWITCH pins.
DMD_VOFFSET98OVOFS output rail. Connect to ceramic capacitor.
DMD_VBIAS99OVBIAS output rail. Connect to ceramic capacitor.
DMD_VRESET100OVRESET output rail. Connect to ceramic capacitor.
