9.2.1 フルブリッジ駆動

DRV8220 の標準的なアプリケーションは、出力をフルブリッジまたは H ブリッジ構成として使用し、ブラシ付き DC モーターまたはシングルコイルのラッチリレーを双方向 (順方向および逆方向) で駆動します。それぞれのパッケージのバリアントについて、PWM インターフェイスでモーターを駆動する例を図 9-1 と図 9-2 に示します。PWM インターフェイスで単一コイルのラッチリレーを駆動する例を 図 9-3 に示します。PH/EN インターフェイスでモーターを駆動する例を 図 9-4 に示します。

GUID-20200728-CA0I-JSCC-VGXZ-T4VKVMFJK9SX-low.gif図 9-1 DRL パッケージでの PWM インターフェイスのモーター駆動アプリケーション

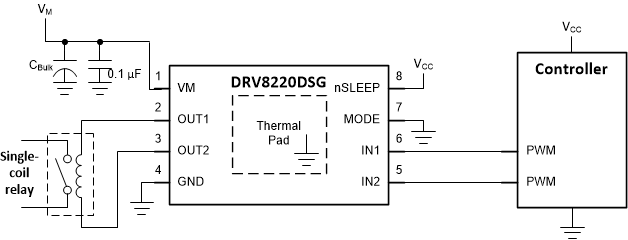

GUID-20201222-CA0I-LMH3-LPB1-DJZKSGHLRTKD-low.gif図 9-3 PWM インターフェイスのシングルコイル・ラッチリレーのアプリケーション
GUID-20200728-CA0I-6LSP-XNXW-VVDB9JLQR06V-low.gif図 9-2 DSG パッケージでの PWM インターフェイスのモーター駆動アプリケーション
GUID-20200728-CA0I-VV3K-XRG9-ZPBQHWPJBLDD-low.gif図 9-4 PH/EN インターフェイスのモーター駆動アプリケーション
