7.5.1.4 デイジー・チェーン構成の複数のスレーブ・デバイスのための SPI

複数のデバイスが同じ MCU と通信する際に、本デバイスをデイジー・チェーン構成で接続することで GPIO ポートを空けておくことができます。図 7-27 に、3 つのデバイスを直列に接続する場合のトポロジを示します。

GUID-C67058A6-4327-4C4A-B107-92C2C5B313F0-low.gif図 7-26 デイジー・チェーン接続された 3 つの DRV8889-Q1 デバイス
GUID-F4FCDA3F-60C8-4365-AFAC-64FF16B18B3E-low.gif図 7-27 デイジー・チェーン接続された 3 つの DRV8889A-Q1 デバイス

チェーンの最初のデバイスは、3 デバイス構成に対応する次のフォーマットで MCU からデータを受信します。2 バイトのヘッダ (HDRx) + 3 バイトのアドレス (Ax) + 3 バイトのデータ (Dx)。

GUID-697F6117-8BA9-431E-8DFB-A55A4B8386FA-low.gif図 7-28 3 つのデバイスによる SPI フレーム

データがチェーンを介して送信されると、MCU は 3 デバイス構成に対応する次のフォーマットでデータ・ストリングを受信します。3 バイトのステータス (Sx) + 2 バイトのヘッダ + 3 バイトのレポート (Rx)。

GUID-6CAADF60-FA2B-47AA-953B-7C4E7DECE8B9-low.gif図 7-29 3 つのデバイスのための SPI データ・シーケンス

ヘッダ・バイトには、チェーン接続されたデバイス数とグローバル障害クリア・コマンドの情報が含まれています。グローバル障害クリア・コマンドとは、すべてのデバイスの FAULT レジスタをチップ選択 (nSCS) 信号の立ち上がりエッジでクリアするコマンドです。ヘッダ値 N5～N0 は、チェーン内のデバイスの数を示すための 6 ビット値です。各デイジー・チェーン接続に、最大 63 のデバイスを直列に接続できます。

HDR2 レジスタの下位 5 ビットは、MCU がデイジー・チェーン接続の整合性を判断するために使えるドント・ケア・ビットです。ヘッダ・バイトは、上位 2 ビットが 10 で始まる必要があります。

GUID-AA9A72DC-4BA4-45EC-9140-807585EF4109-low.gif図 7-30 ヘッダ・バイト

ステータス・バイトは、MCU が読み出しコマンドを発行して特定のデバイスからフォルト・ステータスを読み取る必要がないように、デイジー・チェーン内の各デバイスの FAULT ステータス・レジスタに関する情報を提供します。これにより、MCU は追加の読み取りコマンドを確保でき、システムは、デバイス内でフラグが立ったフォルト条件をより効率的に特定できます。ステータス・バイトは、上位 2 ビットが 11 で始まる必要があります。

GUID-9B08D57E-9A70-41C3-B019-A3B09E143605-low.gif図 7-31 ヘッダ、ステータス、アドレス、データ・バイトの内容

データがデバイスを通過する際、そのデバイスは最初のヘッダ・バイトに続けて受信したステータス・バイトの数を数えることで、チェーン内の自身の位置を判断します。たとえば、この 3 デバイス構成では、チェーン内のデバイス 2 は、HDR1 バイトとそれに続く HDR2 バイトを受信する前に 2 つのステータス・バイトを受信します。

受信したステータス・バイトが 2 つであることから、デバイス 2 は自身の位置がチェーン内の 2 番目であることが分かります。HDR2 バイトから、チェーン内に接続されているデバイスの数が分かります。このようにして、データは関連するアドレスおよびデータ・バイトのみをバッファに読み込み、その他のビットは無視します。このプロトコルは、チェーン接続した最大 63 台のデバイスのシステムにレイテンシを追加せずに、より高速な通信を可能にします。

アドレスおよびデータ・バイトは 1 デバイス接続と同じです。レポート・バイト (R1～R3、図 7-29 を参照) は、アクセス先のレジスタの内容です。

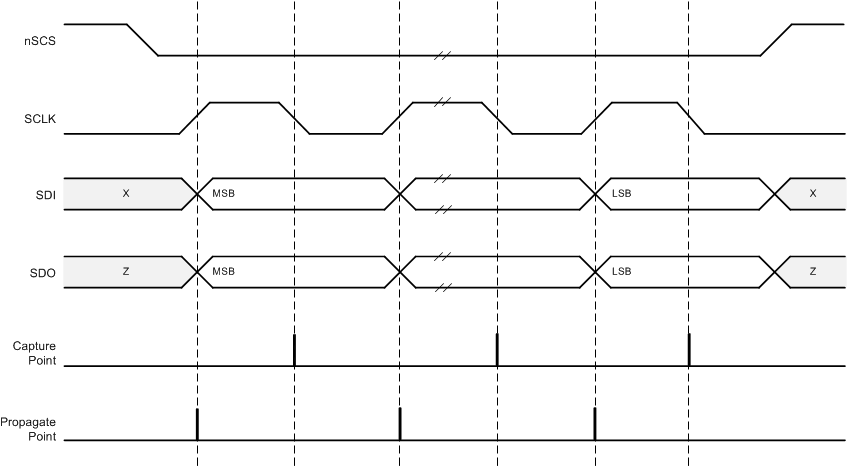

GUID-D1DF84BA-6F5A-43B9-9408-C62E38083964-low.gif図 7-32 SPI トランザクション
