7.3.1 低電圧誤動作防止(UVLO)

LM5122には、デュアル・レベルのUVLO回路があります。UVLOピンがUVLOスタンバイ・イネーブル・スレッショルドの0.4Vよりも低い場合、LM5122はシャットダウン・モードになり、すべての機能が無効になります。移行中のチャタリングを避けるために、シャットダウン・コンパレータには0.1Vのヒステリシスがあります。電源オン時にUVLOピンの電圧が0.4Vよりも高く、1.2Vよりも低い場合、コントローラはスタンバイ・モードになり、VCCレギュレータは動作しますが、HOおよびLO出力でスイッチングは行われません。この機能により、外部のオープン・コレクタまたはオープン・ドレインのデバイスでUVLOピンをUVLOスタンバイ・イネーブル・スレッショルドより低くすることによって、UVLOピンをリモート・シャットダウン機能として使用できます。

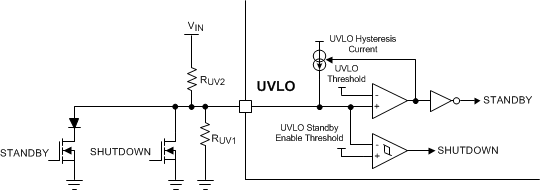

LM5122-Q1 UVLO-Remote-Standby.gifFigure 16. UVLOのリモート・スタンバイおよびシャットダウンの制御

UVLOピンの電圧がUVLOスレッショルドの1.2Vよりも高く、VCC電圧がVCC UVスレッショルドを超えている場合、スタートアップ・シーケンスが開始されます。UVLOヒステリシスは内部の10μA電流ソースにより実現され、これはUVLO設定点分圧器のインピーダンスによってオンまたはオフされます。UVLOピンの電圧が1.2Vより高い場合、電流ソースがイネーブルになり、UVLOピンの電圧が急速に上昇します。UVLOピンの電圧がUVLOスレッショルドの1.2Vより低くなった場合、電流ソースがディセーブルになり、UVLOピンの電圧が急速に低下します。UVLOのヒステリシス電流ソースに加えて、UVLOトグルの立ち上がりと立ち下がりの両方のエッジには5μsのグリッチ除去フィルタがあり、電源オンまたはオフ時のチャタリングを防止します。

レギュレータの最低入力動作電圧を設定するため、電源とAGNDとの間に外付けUVLO設定点分圧器が使用されます。この分圧器は、入力電圧が望ましい動作範囲内にあるとき、UVLOピンの電圧が1.2Vを超えるよう設計する必要があります。UVLOピンの最大電圧定格は15Vです。必要なら、外付けのツェナー・ダイオードでUVLOピンをクランプできます。UVLOピンはフローティング状態のままにしないでください。RUV1とRUV2の値は、Equation 1とEquation 2から決定できます。

Equation 1. LM5122-Q1 eq1_nvs954.gif
Equation 2. LM5122-Q1 eq2_nvs954.gif

where

  • VHYSは、目的のUVLOヒステリシスです。
  • VIN (STARTUP)は、電源オン時のレギュレータの目的のスタートアップ電圧です。

電源オフ時の標準的なシャットダウン電圧は、次のように計算できます。

Equation 3. LM5122-Q1 eq97_nvs954.gif
