8.1.5 出力過電圧保護

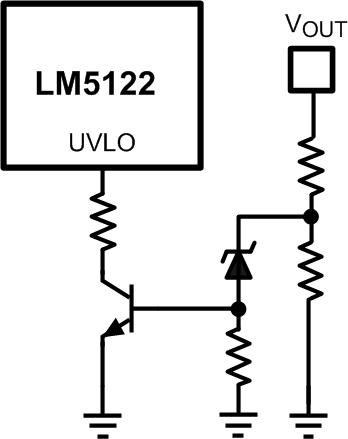

出力過電圧保護は、簡単な外付け回路の追加により実現できます。Figure 36に示す出力過電圧保護回路は、出力電圧が、ツェナー・ダイオードにより設定されている過電圧スレッショルドを超えた場合、LM5122をシャットダウンします。

LM5122-Q1 Output Overv Prot.gifFigure 36. 出力過電圧保護
