8.3.7.4 調整ワード履歴

DPLL ドメインには、ホールド オーバーへの移行時の初期出力周波数精度を決定するチューニング ワード履歴モニタ ブロックがあります。チューニング ワードは、DPLL 動作モードに応じて、次の 3 つのソースのいずれかから更新できます。

  1. ロック モード：ロックされているときのデジタル ループ フィルタの出力から更新します
  2. ホールドオーバー モード：履歴モニタの最終出力から更新します
  3. フリーランモード：フリーラン チューニング ワード レジスタ (ユーザー定義) から更新します

履歴モニタが有効で、かつ DPLL がロックしている場合、履歴モニタは、プログラム可能な平均化時間(TAVG)の間、デジタル ループ フィルタ出力の履歴を蓄積することで、基準入力周波数を実質的に平均化します。入力が無効になると、最終的なチューニング、ワード値が保存され、初期ホールドオーバー周波数の精度が決定されます。一般に、TAVG 時間が長いほど、初期ホールドオーバー周波数はより正確になります。0ppm の基準クロック(XO 入力)の安定性が、ホールドオーバー出力周波数の長期的な安定性および精度を決定します。

別のプログラマブル遅延タイマー (TIGN) もあり、ホールドオーバーに入る直前に破損した履歴データを無視するように設定できます。入力クロックに障害が発生している間、および入力モニタでデータが検出される前にチューニング ワードの更新が発生した場合、履歴データが破損する可能性があります。TAVG 時間と TIGN 時間はどちらも、それぞれ HISTCNT および HISTDLY レジスタ ビットによりプログラム可能であり、TDC レートに関係します。

チューニング ワード履歴は、デバイスのハードリセットまたはソフトリセット後に最初に消去されます。DPLL が新しいリファレンスにロックした後、履歴モニタは最初の TAVG タイマーが期限切れになるまで待機してから、最初のチューニング ワード値を保存し、履歴の蓄積を開始します。履歴モニタは、リファレンス切り替え中またはホールドオーバー終了中に以前の履歴値をクリアしません。必要に応じて、履歴有効ビット (HIST_EN = 1 → 0 → 1) を切り替えることで、履歴を手動でクリアまたはリセットできます。

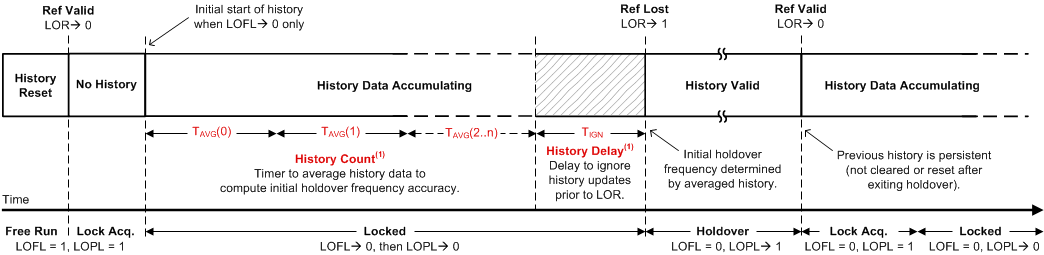

LMK05318B チューニング ワード履歴ウィンドウ
(1) 履歴カウントと遅延ウィンドウはプログラム可能です。
図 8-20 チューニング ワード履歴ウィンドウ

スイッチオーバーまたはホールドオーバー イベントは、最初のチューニング ワードが保存される前に発生し、TAVG 期間が分または時間に設定されている場合に使用できます (より正確な履歴平均頻度を得るためです)。早期スイッチオーバー イベントを克服するために、中間履歴更新オプション (HIST_INTMD) があります。履歴がリセットされると、中間平均は TAVG /2K の間隔 (K = HIST_INTMD から 0) で、最初の TAVG 期間中のみ更新できます。HIST_INTMD = 0 の場合、中間更新はなく、最初の TAVG 期間後に最初の平均が保存されます。ただし、HIST_INTMD = 4 の場合、4 つの中間平均化が TAVG/16、TAVG/8、TAVG/4、TAVG/2 と TAVGで取得されます。最初の TAVG 期間の後、それ以降のすべての履歴の更新は TAVG 期間中に行われます。

チューニング ワードの履歴が存在しない場合、フリーランのチューニング ワード値(TUNING_FREE_RUN)が、ホールドオーバー出力周波数の初期精度を決定します。
