7.3.4 Input Stage Linearization

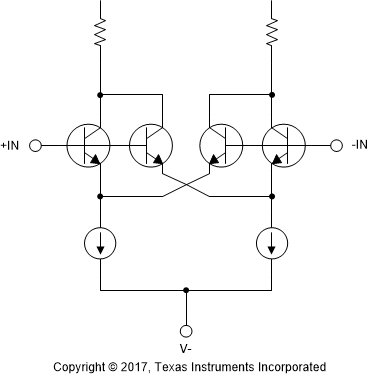

The OPA207 uses linearization techniques to reduce the total harmonic distortion. Figure 38 illustrates the linearization concept, and Figure 38 illustrates the total harmonic distortion performance of the OPA207.

OPA207 OPA207_Input_Stage_Linearization.gifFigure 38. Simplified Input Stage Linearization Circuit
OPA207 OPA207_THDNvFreq_3VRMS.gifFigure 39. Total Harmonic Distortion
