8.2.1.3 Application Curve

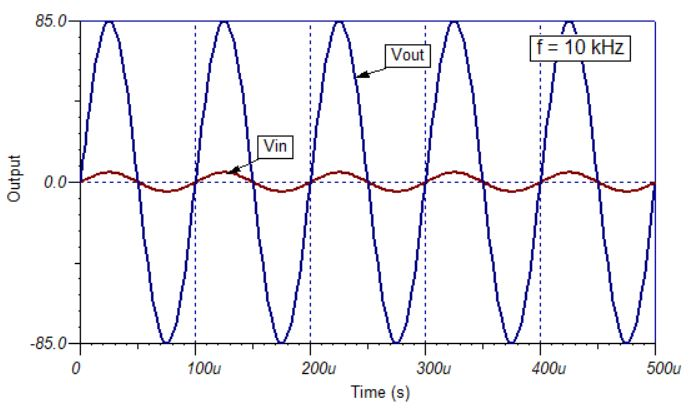

Figure 62 shows the OPA462 85-VPK output produced from a 5-VPK, 10-kHz sine input. The results were obtained from a TINA-TI simulation.

OPA462 AppsCurve.pngFigure 62. OPA462 Large-Signal Output With a 10-kHz Sine Input From a TINA-TI Simulation
