9.2.3 Application Curve

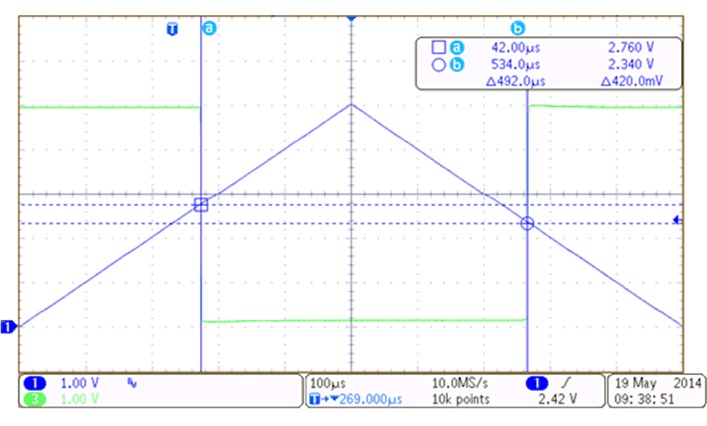

Figure 67 shows the upper and lower thresholds for hysteresis. The upper threshold is 2.76 V and the lower threshold is 2.34 V, both of which are close to the design target.

TLV1805 TLV1701_MeasuredData.gifFigure 67. TLV1805 Upper and Lower Threshold with Hysteresis
