ピンの機能：TLV90x4-Q1 クワッド

TLV9020-Q1 TLV9021-Q1 TLV9022-Q1 TLV9024-Q1 TLV9030-Q1 TLV9031-Q1 TLV9032-Q1 TLV9034-Q1 D、PW、DYY パッケージ、14 ピン SOIC、TSSOP、SOT-23、上面図図 4-5 D、PW、DYY パッケージ、
14 ピン SOIC、TSSOP、SOT-23、
上面図

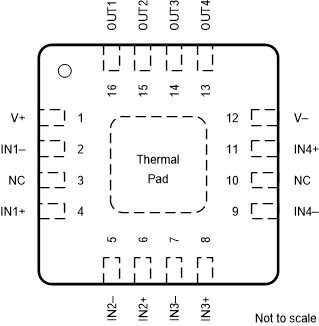

TLV9020-Q1 TLV9021-Q1 TLV9022-Q1 TLV9024-Q1 TLV9030-Q1 TLV9031-Q1 TLV9032-Q1 TLV9034-Q1 RTE パッケージ、16 パッド WQFN (露出サーマル・パッド付き)、上面図
注：露出サーマル・パッドは V- ピンに直接接続します。
図 4-6 RTE パッケージ、
16 パッド WQFN (露出サーマル・パッド付き)、
上面図
表 4-3 ピンの機能：TLV90x4-Q1
ピンI/O説明
名称(1)SOICWQFN
OUT2115出力コンパレータ 2 の出力ピン
OUT1216出力コンパレータ 1 の出力ピン
V+31—正電源
IN1-42入力コンパレータ 1 の負入力ピン
IN1+54入力コンパレータ 1 の正入力ピン
IN2-65入力コンパレータ 2 の負入力ピン
IN2+76入力コンパレータ 2 の正入力ピン
IN3-87入力コンパレータ 3 の負入力ピン
IN3+98入力コンパレータ 3 の正入力ピン
IN4-109入力コンパレータ 4 の負入力ピン
IN4+1111入力コンパレータ 4 の正入力ピン
V-1212—負電源
OUT41313出力コンパレータ 4 の出力ピン
OUT31414出力コンパレータ 3 の出力ピン
NC—3—内部接続なし - フローティングまたは GND のままにする
NC—10—内部接続なし - フローティングまたは GND のままにする
サーマル・パッド—PAD—V- ピンに直接接続します。
(1) 一部のメーカーでは、チャネル 1 と 2 の名前が入れ替わります。ピン配置は電気的に同一ですが、チャネル命名規則が異なります。
