7.1.2 ヒステリシス

基本的なコンパレータ構成では、印加された差動入力電圧がコンパレータのオフセット電圧に近いときに、発振 (ノイズの多い「チャタリング」出力) が発生する場合があります。通常これは、入力信号の動きが非常に低速で、コンパレータのスイッチング・スレッショルドを超えたときに発生します。

ヒステリシスまたは正のフィードバックを追加することで、この問題を防止できます。

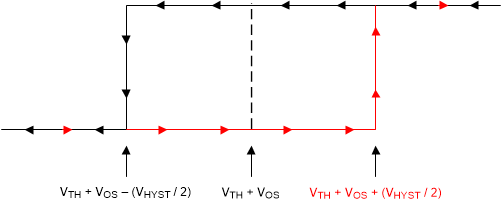

図 7-2 に、ヒステリシスの伝達曲線を示します。この曲線は、VTH、VOS、VHYST の 3 つの構成要素の関数です。

  • VTH は、実際に設定された電圧またはスレッショルドのトリップ電圧です。
  • VOS は、VIN+ と VIN– の間の内部オフセット電圧です。この電圧を VTH に追加することで、コンパレータが出力状態の変化に応答する必要のある実際のトリップ・ポイントを形成します。
  • VHYST はヒステリシス (トリップ・ウィンドウ) で、コンパレータのノイズ感度を低減するように設計されています。

TLV9020-Q1 TLV9021-Q1 TLV9022-Q1 TLV9024-Q1 TLV9030-Q1 TLV9031-Q1 TLV9032-Q1 TLV9034-Q1 ヒステリシスの伝達曲線
図 7-2 ヒステリシスの伝達曲線

詳細については、アプリケーション・ノート SBOA219『 Comparator with and without Hysteresis circuit』 (英語) を参照してください。
