5.1 ピン構造図

図 5-1 に、56 ピン RSH VQFN (Very Thin Quad Flat Non-leaded package) のピン配置を示します。図 5-2 に、64 ピン PAG TQFP (Thin Quad Flat Package) のピン配置を示します。図 5-3 に、80 ピン PN LQFP (Low-Profile Quad Flat Package) のピン配置を示します。

A. この図は、56 ピン RSH パッケージの上面図を示しています。網掛けは、端子が実際にはパッケージの底面にあることを示しています。56 ピン RSH の機械的構造図については、セクション 11 を参照してください。
B. ピン 13：56 ピン RSH デバイスでは、VREFHI と ADCINA0 は同じピンを共有しており、両方を同時に使うことはできません。
C. ピン 15：56 ピン RSH デバイスでは、VREFLO は常に VSSA に接続されています。
図 5-1 2803x 56 ピン RSH VQFN (上面図)

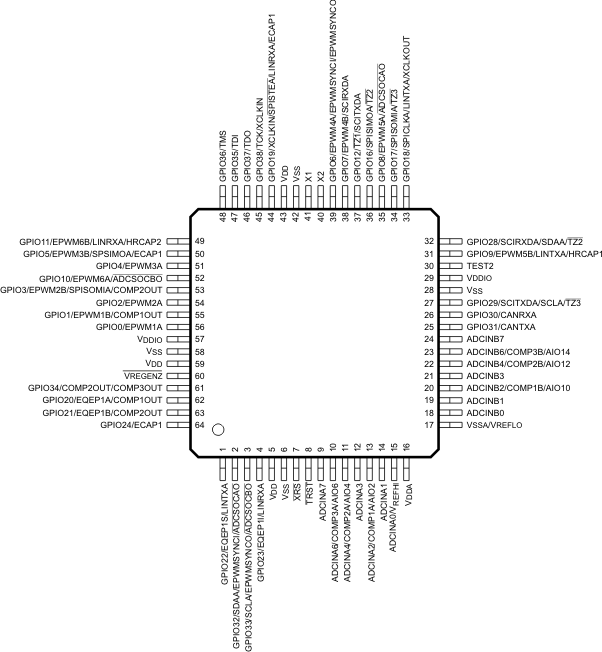

A. ピン 15：64 ピン PAG デバイスでは、VREFHI と ADCINA0 は同じピンを共有しており、両方を同時に使うことはできません。
B. ピン 17：64 ピン PAG デバイスでは、VREFLO は常に VSSA に接続されています。
図 5-2 2803x 64 ピン PAG TQFP (上面図)

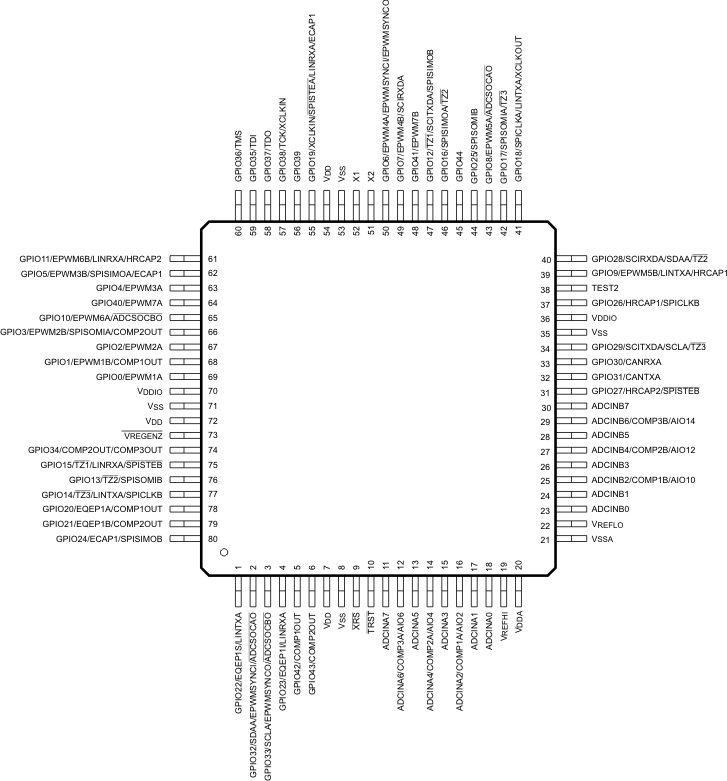

GUID-72C6CEFA-B67F-44BC-AD4F-DCC145D1A4D5-low.gif図 5-3 2803x 80 ピン PN LQFP (上面図)
