7.8.1.1.2 外部割り込みのスイッチング特性
推奨動作条件範囲内 (特に記述のない限り)
パラメータ最小値最大値単位
td(INT) (1)遅延時間、INT Low/High から割り込みベクタ フェッチまでtw(IQSW) + 12tc(SCO)サイクル
(1) 入力クオリファイア パラメータの説明については、セクション 7.9.15.1.2.1 を参照してください。

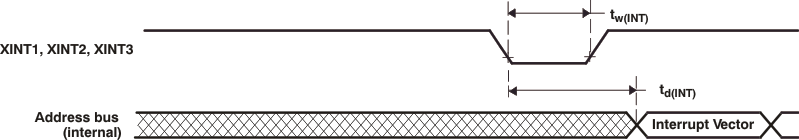

GUID-9A382AD2-0596-4146-A03F-2CE0A677BD44-low.gif図 7-14 外部割り込みのタイミング
