7.6.2 水晶発振器オプション

オンチップ水晶発振器 X1 および X2 ピンは 1.8V レベルの信号であり、3.3V レベルの信号は印加できません。システムの 3.3V 外部発振器をクロック ソースとして使う場合、その発振器を XCLKIN ピンのみに接続する必要があります。X1 ピンはシングルエンド クロック入力として使うことを意図していません。X2 および水晶振動子と組み合わせて使用する必要があります。

表 7-14 に、外付け水晶振動子の代表的な仕様 (基本モード、並列共振) を示します。また、ESR 範囲は 30～150Ω です。表 7-14 の場合、Cshunt は 5pF 以下とする必要があります。

表 7-14 外付け水晶振動子の代表的な仕様
周波数 (MHz)Rd (Ω)CL1 (pF)CL2 (pF)
522001818
104701515
1501515
2001212

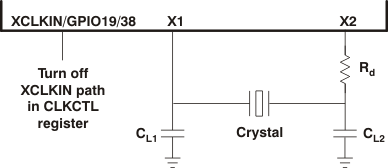

GUID-F207B28B-225E-4647-850D-CC5F9C6752FE-low.gif図 7-8 オンチップ水晶発振器の使い方
注:

  1. CL1 と CL2 は基板と部品 (IC と水晶振動子を除く) の総容量です。この値は通常、水晶振動子の負荷容量の値の約 2 倍です。
  2. 水晶振動子の負荷容量は、メーカーの水晶振動子仕様に記載されています。
  3. MCU チップと組み合わせた場合の共振器 / 水晶振動子デバイスの動作を、共振器 / 水晶振動子ベンダに評価させることを推奨します。発振子 / 水晶振動子のベンダには、タンク回路を調整するための機器と専門知識があります。動作範囲全体にわたって適切な起動と安定性を実現するタンク部品の適正値について、ベンダは顧客に助言することもできます。

GUID-8F18CFA0-AABB-49D6-A7B3-BBF5BE820FA6-low.gif図 7-9 3.3V 外部発振器の使い方
