7.9.15.1.4.4 スタンバイ モードのスイッチング特性
推奨動作条件範囲内 (特に記述のない限り)
パラメータ テスト条件 最小値 最大値 単位
td(IDLE-XCOL) 遅延時間、IDLE 命令実行から XCLKOUT LOW まで 32tc(SCO) 45tc(SCO) サイクル
td(WAKE-STBY) 遅延時間、外部ウェーク信号からプログラム実行再開まで(1) サイクル数
  • フラッシュからのウェークアップ
    • フラッシュ モジュールはアクティブ状態
 入力フィルタなし 100tc(SCO) サイクル
入力フィルタあり 100tc(SCO) + tw(WAKE-INT)
  • フラッシュからのウェークアップ
    • フラッシュ モジュールはスリープ状態
 入力フィルタなし 1125tc(SCO) サイクル
入力フィルタあり 1125tc(SCO) + tw(WAKE-INT)
  • SARAM からのウェークアップ
 入力フィルタなし 100tc(SCO) サイクル
入力フィルタあり 100tc(SCO) + tw(WAKE-INT)
(1) これは、IDLE 命令の直後の命令の実行が開始されるのに必要な時間です。ISR (ウェイクアップ信号によってトリガ) の実行には、追加の待ち時間が必要です。

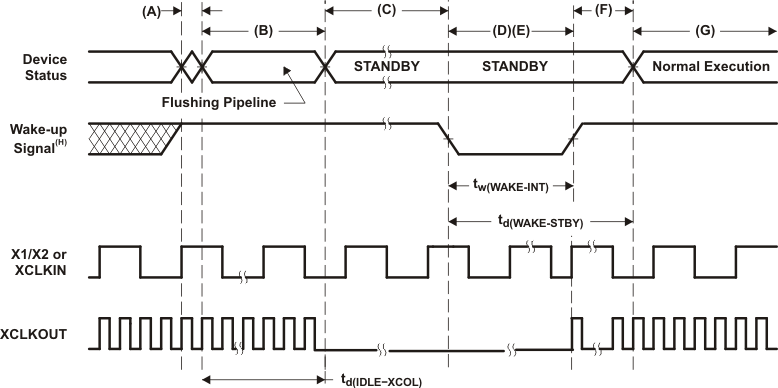

A. 本デバイスを STANDBY モードに移行させるために、IDLE 命令が実行されます。
B. PLL ブロックが STANDBY 信号に応答します。SYSCLKOUT は、以下に示すサイクル数にわたって保持された後、オフになります。
  • DIVSEL = 00 または 01 の場合、16 サイクル
  • DIVSEL = 10 の場合、32 サイクル
  • DIVSEL = 11 の場合、64 サイクル
この遅延により、CPU パイプラインとその他の保留中の操作を適切に処理できます。
C. ペリフェラルへのクロックがオフになります。ただし、PLL とウォッチドッグはシャットダウンされません。これで本デバイスは STANDBY モードに入りました。IDLE 命令が実行された後、ウェイクアップ信号がアサートされるまでに 5 OSCCLK サイクル以上の遅延が必要です。
D. 外部ウェイクアップ信号がアクティブに駆動されます。
E. デバイスをウェークアップするために GPIO ピンに供給されるウェークアップ信号は、最小パルス幅の要件を満たす必要があります。さらに、この信号ではグリッチをなくす必要があります。ノイズの多い信号が GPIO ピンに供給されると、デバイスのウェークアップ動作は確定的ではなくなり、デバイスは後続のウェークアップ パルスで低消費電力モードを終了できない場合があります。
F. 一定の待ち時間が経過すると、STANDBY モードが終了します。
G. 通常動作を再開します。デバイスは割り込みに応答します(割り込みイネーブルの場合)。
H. デバイスを低消費電力モード (LPM) に移行させるために IDLE 命令を実行した時点から、少なくとも 4 OSCCLK サイクルが経過するまでウェークアップを開始しないでください。
図 7-51 STANDBY の開始 / 終了タイミング図
