TPA6404-Q1 45W、2MHz アナログ入力、4 チャネル車載対応 Class-D オーディオ アンプ、負荷ダンプ保護および I2C 診断機能搭載

このリソースの元の言語は英語です。 翻訳は概要を便宜的に提供するもので、自動化ツール (機械翻訳) を使用していることがあり、TI では翻訳の正確性および妥当性につきましては一切保証いたしません。 実際の設計などの前には、ti.com で必ず最新の英語版をご参照くださいますようお願いいたします。

最新の英語版をダウンロード

1 特長

  • 高度な負荷診断機能
    • インピーダンスおよび位相応答を使った、ツイータ検出のための AC 診断
    • 統合型の正弦波ジェネレータ
  • CISPR25-L5 EMC 仕様に容易に適合
  • 車載アプリケーション用に AEC-Q100 認定済み：
    • 温度グレード 1：–40℃～125℃ TA
    • デバイス HBM ESD 分類レベル：3A
    • デバイス CDM ESD 分類レベル：C4B
  • オーディオ入力
    • 差動アナログ入力：4 チャネル
    • I2C 制御ゲイン オプション：4 つ
    • 値の小さい AC カップリング コンデンサに対する
      高い入力インピーダンス
  • オーディオ出力
    • ブリッジ接続負荷 (BTL)：4 チャネル、パラレル BTL (PBTL) オプションあり
    • 出力スイッチング周波数：最大 2.1MHz
    • 27W (10% THD、14.4V、4Ω 負荷)
    • 45W (10% THD、14.4V、2Ω 負荷)
    • 85W (10% THD、14.4V PBTL、1Ω 負荷)
  • 1kHz、14.4V、4Ω 負荷でのオーディオ性能
    • THD+N < 0.01%
    • 出力ノイズ：42µVRMS
    • -90dB クロストーク
  • 負荷診断
    • 出力負荷の開放と短絡
    • 出力からバッテリまたはグランドへの短絡
    • ライン出力検出：最大 6kΩ
    • 入力クロックなしで動作
  • 保護
    • 出力電流制限
    • 出力短絡保護
    • 40V 負荷ダンプ
    • 偶発的なグランド オープン / 電源オープンへの耐性
    • DC のオフセット
    • 過熱
    • 低電圧および過電圧
  • 一般的な動作
    • 電源電圧：4.5V～18V
    • 4 つのアドレス オプションを持つ I2C 制御
    • クリップ検出およびサーマル フォールドバック

2 アプリケーション

  • 車載ヘッド ユニット
  • 車載用外部アンプ モジュール

3 概要

TPA6404-Q1 デバイスは 4 チャネルのアナログ入力 Class-D オーディオ アンプで、2.1MHz の PWM スイッチング周波数を実装しているため、4.5cm2 という非常に小さなサイズの PCB でコスト最適化されたソリューションを実現可能です。最小 4.5V で完全な開始 / 停止動作を行い、最大 100kHz のオーディオ帯域幅で非常に優れた音質を提供します。

TPA6404-Q1 Class-D オーディオ アンプは、オーディオ入力としてアナログ信号を使うように設計されたエントリレベルの車載用ヘッド ユニット向けに最適設計されています。

Class-D トポロジにより、従来のリニア アンプ ソリューションに比べて大幅に効率が向上します。

出力スイッチング周波数は AM 帯域より上で動作するため、AM 帯域の干渉が排除され、出力フィルタのサイズとコストが削減されます。

このデバイスは、サーマル パッドが上面に露出した 56 ピン HSSOP パッケージで供給されます。

製品情報
部品番号パッケージ(1)本体サイズ (公称)
TPA6404-Q1HSSOP (56)18.41mm × 7.49mm
(1) 利用可能なすべてのパッケージについては、データシートの末尾にある注文情報を参照してください。

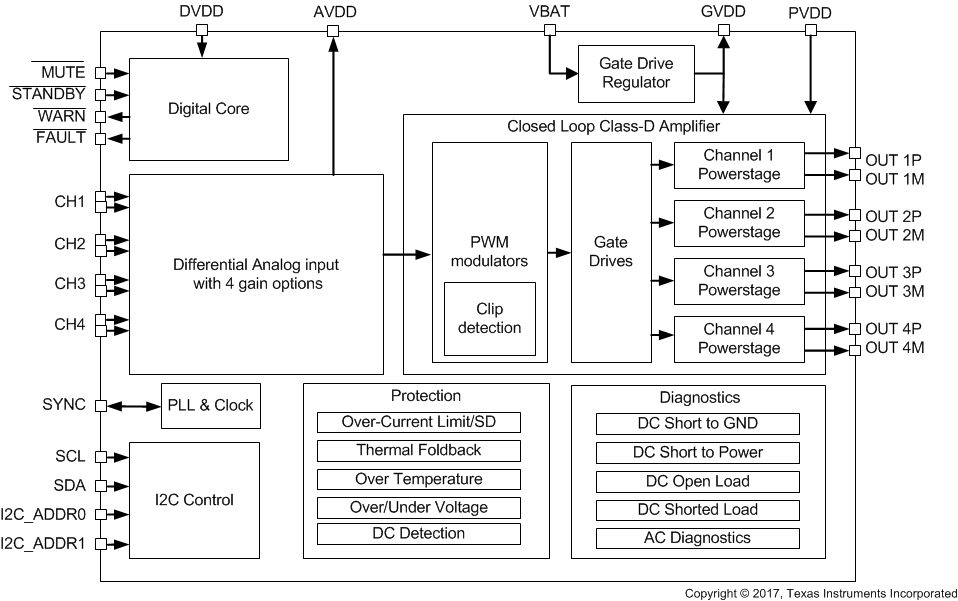

TPA6404-Q1 ブロック図ブロック図
