5 ピン構成および機能

PWP Package
16-Pin HTSSOP with PowerPAD™
Top View

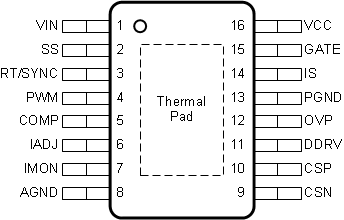

TPS92691 TPS92691-Q1 PinOut_01_SLVSD68.gif

ピン機能

ピン I/O 説明
番号 名前
1 VIN — 内部VCCレギュレータの入力電源。GNDとの間に100nFのバイパス・コンデンサをコントローラに近づけて配置します。
2 SS I/O ソフト・スタート・プログラミング・ピン。AGNDとの間にコンデンサを接続することで、スタートアップ時間を延長できます。このピンをGNDに短絡するとスイッチングをディスエーブルにできます。
3 RT/SYNC I/O 発振周波数プログラミング・ピン。AGNDとの間に抵抗を接続することで、発振周波数が設定されます。100nFの直列コンデンサを通して外部クロック・パルスを入力し、内部発振器を同期させることもできます。
4 PWM I PWM調光入力。このピンの電圧を2.3V（標準）未満にすると、スイッチングがオフになり、発振器はアイドル状態となり、COMPピンは切断され、DDRV出力はグランドに設定されます。入力信号のデューティ・サイクルに基づき、PWM調光動作で平均LED電流を制御します。PWM調光に使用しない場合は、VCCに接続します。
5 COMP I/O トランスコンダクタンス誤差増幅器の出力。目的の閉ループ応答を得るために補償回路を接続します。
6 IADJ I LED電流リファレンス入力。100kΩの直列抵抗を通してVCCに接続することにより、内部リファレンス電圧が2.42Vに設定され、電流センス・スレッショルドV(CSP-CSN)が172mVに設定されます。このピンを0V～2.25Vの外部電圧源で変調することにより、アナログ調光を実装できます。
7 IMON O LED電流通知ピン。CSP/CSN入力によってセンスされたLED電流が、VIMON = 14 × ILED × Rcsとして通知されます。AGNDとの間に1nFのセラミック・コンデンサを使用してバイパスします。
8 AGND — アナログ・グランド。内部電圧リファレンスおよびアナログ回路のリターンです。回路のグランドであるGNDに接続することで、リターン・パスを形成します。
9 CSN I 電流センス・アンプの負入力（–）。LED電流センス抵抗RCSの負ノードに直接接続します。
10 CSP I 電流センス・アンプの正入力（+）。LED電流センス抵抗RCSの正ノードに直接接続します。
11 DDRV O 直列調光FETゲート・ドライバ出力。外部NチャネルMOSFETのゲートに接続するか、またはPチャネルMOSFETを使用したレベルシフト回路に接続することで、直列FET PWM調光を実装します。
12 OVP I ヒステリシス付き過電圧保護入力。出力電圧との間に分圧抵抗を接続することで、OVPスレッショルドおよびヒステリシスを設定します。
13 PGND — 内部NチャネルMOSFETゲート・ドライバのパワー・グランド接続ピン。回路のグランドであるGNDに接続することで、リターン・パスを形成します。
14 IS I スイッチ電流センス入力。NチャネルMOSFETのソースのスイッチ電流センス抵抗RISに接続します。
15 GATE O NチャネルMOSFETのゲート・ドライバ出力。外部スイッチングNチャネルMOSFETのゲートに接続します。
16 VCC — VCCバイアス電源ピン。2.2µF～4.7µFのセラミック・コンデンサをコントローラに近づけて配置し、PGNDとの間でローカルにデカップリングします。
PowerPAD — 適切な動作のためには、露出したPowerPADにAGNDおよびPGNDピンを接続する必要があります。このPowerPADは、複数のビアを使用してPCBグランド・プレーンに接続することで、優れた熱特性が得られます。
