9.2 マーキング

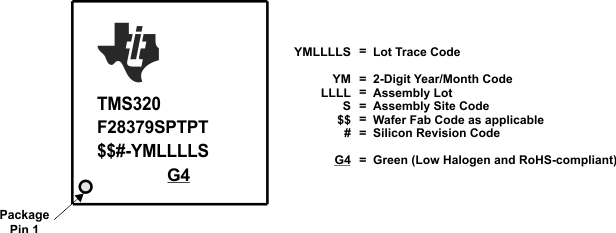

図 9-2 に、2837xS デバイスのマーキングの例と、各マーキングの定義を示します。デバイスのリビジョンは、図 9-2 に示すように、パッケージの上面にマークされているシンボルによって確認できます。一部のプロトタイプ・デバイスは、ここに示されているものとマーキングが異なる可能性があります。

GUID-C4D0D821-BF76-488B-B24F-B2C9B6D4B5E7-low.gif図 9-2 デバイスのマーキングの例
表 9-1 ロット・トレース・コードからのシリコン・リビジョンの判定
シリコンのリビジョン・コードシリコンのリビジョンREVID(1)
アドレス：0x5D00C		備考
BB0x0002このシリコン・リビジョンは TMX として供給されます。
CC0x0003このシリコン・リビジョンは TMS として供給されます。
(1) シリコンのリビジョン ID
