6.10.2.1.2 CMPSS DAC の静的電気特性
推奨動作条件範囲内 (特に記述のない限り)
パラメータテスト条件最小値代表値最大値単位
CMPSS DAC 出力範囲内部基準電圧0VDDA(1)V
外部リファレンス0VDAC
静的オフセット誤差 (2)-2525mV
静的ゲイン誤差 (2)-22% (対 FSR)
静的 DNLエンドポイント補正>-14LSB
静的 INLエンドポイント補正-1616LSB
セトリング時間フルスケール出力変化後 1LSB にセトリング1μs
分解能12ビット
CMPSS DAC 出力の外乱 (3)コンパレータのトリップまたは CMPSS DAC コードの変化によって、同じ CMPSS モジュール内で発生する誤差-100100LSB
CMPSS DAC の外乱時間 (3)200ns
VDAC リファレンス電圧VDAC がリファレンス電圧の場合2.42.5 または 3.0VDDAV
VDAC 負荷 (4)VDAC がリファレンス電圧の場合6kΩ
(1) VDAC > VDDA の場合、最大出力電圧は VDDA です。
(2) コンパレータの入力換算誤差を含みます。
(3) コンパレータのトリップ後、一定時間にわたって CMPSS DAC 出力に外乱誤差が生じることがあります。
(4) アクティブな CMPSS モジュール 1 個あたり。
注: 図は縮尺どおりに描かれていません。

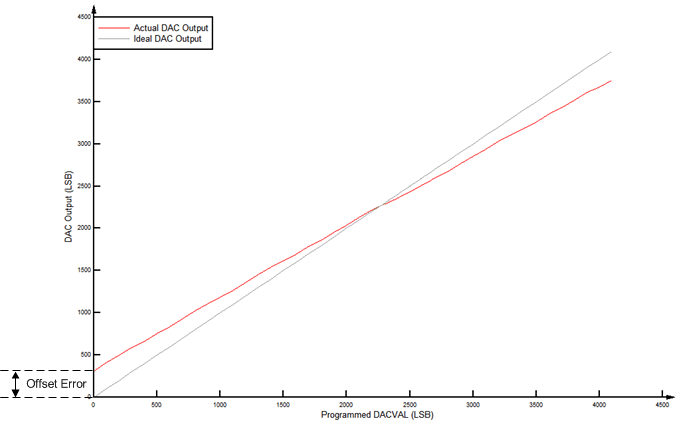

GUID-10448291-E7A9-4426-BF6F-FB1FF7E7A456-low.gif図 6-45 CMPSS DAC の静的オフセット

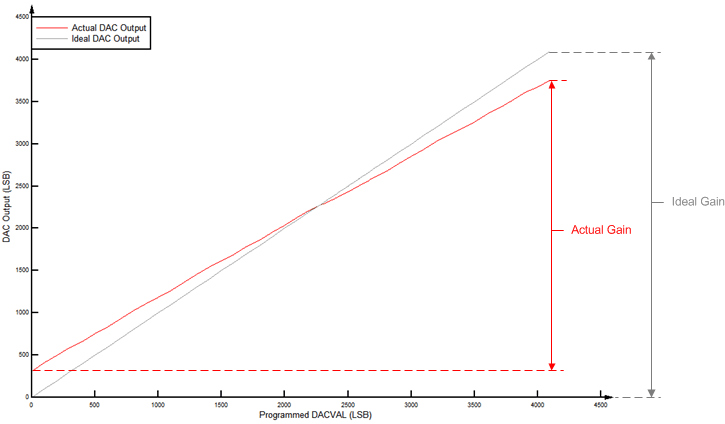

GUID-93331C9E-57BA-48FD-BE36-D24FBDB6697C-low.gif図 6-46 CMPSS DAC の静的ゲイン

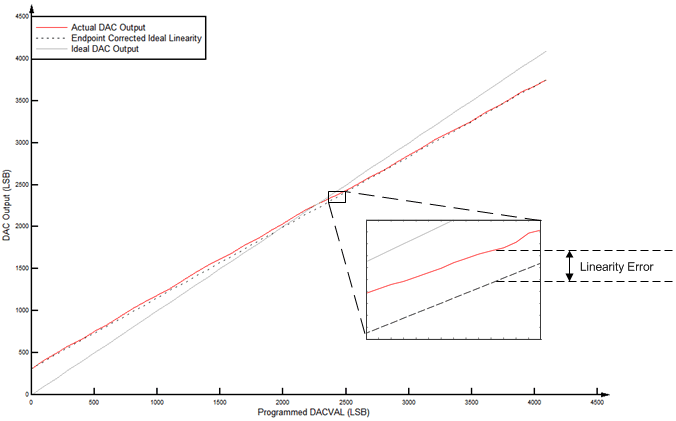

GUID-93FA2F66-D4E2-4787-93DB-FF703E5816BA-low.gif図 6-47 CMPSS DAC の静的直線性
