6.10.1.2.6.2 シングルエンド入力モデルのパラメータ
説明値 (12 ビット モード)
Cp寄生入力容量表 6-10 を参照
Ronサンプリング スイッチ抵抗425Ω
Chサンプリング コンデンサ14.5pF
Rs公称ソース インピーダンス50Ω

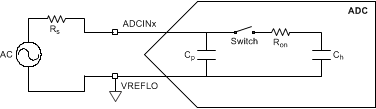

GUID-F8B3CDBA-58FB-4FD4-AC78-97056633913A-low.gif図 6-38 シングルエンド入力モデル

表 6-10 に、各チャネルの寄生容量を示します。また、コンパレータを有効にすると、正のコンパレータ入力に約 1.4pF の容量が、負のコンパレータ入力に 2.5pF の容量が追加されます。

表 6-10 チャネルごとの寄生容量
ADC チャネル Cp (pF)
コンパレータ無効の場合 コンパレータ有効の場合
ADCINA0 12.9 該当なし
ADCINA1 10.3 該当なし
ADCINA2 5.9 7.3
ADCINA3 6.3 8.8
ADCINA4 5.9 7.3
ADCINA5 6.3 8.8
ADCINB0(1) 117.0 該当なし
ADCINB1 10.6 該当なし
ADCINB2 5.9 7.3
ADCINB3 6.2 8.7
ADCINB4 5.2 該当なし
ADCINB5 5.1 該当なし
ADCINC2 5.5 6.9
ADCINC3 5.8 8.3
ADCINC4 5.0 6.4
ADCINC5 5.3 7.8
ADCIND0 5.3 6.7
ADCIND1 5.7 8.2
ADCIND2 5.3 6.7
ADCIND3 5.6 8.1
ADCIND4 4.3 該当なし
ADCIND5 4.3 該当なし
ADCIN14 8.6 10.0
ADCIN15 9.0 11.5
(1) 容量の増加は、VDAC 機能によるものです。

これらの入力モデルは、アクイジション ウィンドウの幅を決定する際に、実際の信号ソース インピーダンスと合わせて使用する必要があります。詳細については、『TMS320F2837xS リアルタイム マイクロコントローラ テクニカル リファレンス マニュアル』 の「アクイジション ウィンドウ幅の選択」セクションを参照してください。ADC 回路の性能評価の詳細については、『C2000 ADC 用の電荷共有駆動回路』および『C2000 MCU 用の ADC 入力回路の評価』も参照してください。

ユーザーは、Ch のワーストケース初期条件を想定して、ADC 入力設定を分析する必要があります。そのためには、Ch が VREFHI に完全に充電されるか、または VREFLO に完全に放電された状態で、S+H ウィンドウを開始すると仮定することになります。ADC が奇数番号のチャネルから偶数番号のチャネルに遷移する場合、またはその逆の場合、Chの実際の初期電圧は、V REFLOに完全に放電された状態に近くなります。偶数から偶数、または奇数から奇数へのチャネル遷移では、Ch の初期電圧は、以前に変換されたチャネルの電圧に近くなります。
