6.12.5.1.1.3 SPI マスタ モードのスイッチング特性 (クロック位相=1)
推奨動作条件範囲内 (特に記述のない限り)
番号パラメータ(BRR+1) 条件(1)最小値最大値単位
全般
1tc(SPC)Mサイクル時間、SPICLK偶数4tc(LSPCLK)128tc(LSPCLK)ns
奇数5tc(LSPCLK)127tc(LSPCLK)
2tw(SPCH)Mパルス幅、SPICLK、最初のパルス偶数0.5tc(SPC)M - 10.5tc(SPC)M + 1ns
奇数0.5tc(SPC)M - 0.5tc(LSPCLK) - 10.5tc(SPC)M – 0.5tc(LSPCLK)+ 1
3tw(SPC2)Mパルス幅、SPICLK、2 番目のパルス偶数0.5tc(SPC)M - 10.5tc(SPC)M + 1ns
奇数0.5tc(SPC)M + 0.5tc(LSPCLK) + 10.5tc(SPC)M + 0.5tc(LSPCLK) + 1
23td(SPC)M遅延時間、SPISTE 有効から SPICLK まで偶数、奇数2tc(SPC)M – 3tc(SYSCLK) – 72tc(SPC)M – 3tc(SYSCLK) + 5ns
24tv(STE)M有効時間、 SPICLK からSPISTE無効まで偶数 – 7+5ns
奇数 – 7+5
高速モード
4td(SIMO)M遅延時間、SPISIMO 有効から SPICLK まで偶数0.5tc(SPC)M - 1ns
奇数0.5tc(SPC)M + 0.5tc(LSPCLK) + 1
5tv(SIMO)M有効時間、SPICLK の後 SPISIMO が有効の期間偶数0.5tc(SPC)M - 2ns
奇数0.5tc(SPC)M - 0.5tc(LSPCLK) - 2
通常モード
4td(SIMO)M遅延時間、SPISIMO 有効から SPICLK まで偶数0.5tc(SPC)M - 5ns
奇数0.5tc(SPC)M + 0.5tc(LSPCLK) - 5
5tv(SIMO)M有効時間、SPICLK の後 SPISIMO が有効の期間偶数0.5tc(SPC)M - 5ns
奇数0.5tc(SPC)M - 0.5tc(LSPCLK) - 5
(1) (BRR+1) 条件が偶数というのは、(SPIBRR+1) が偶数である場合、または SPIBRR が 0 もしくは 2 である場合です。また、奇数とは、(SPIBRR+1) が奇数であり、かつ SPIBRR が 3 より大きい場合です。
A. ワードの末尾では、SPISTE は、FIFO モードおよび非 FIFO モードの連続送信ワード間を除いて、非アクティブになります。

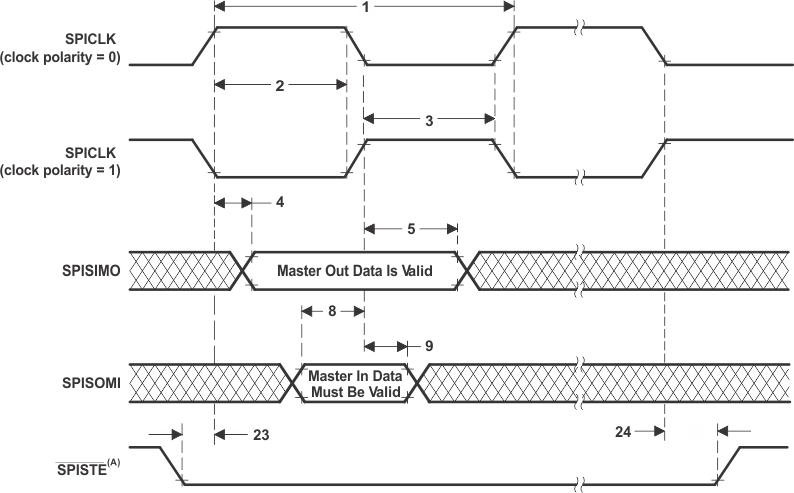

図 6-77 SPI マスタ モードの外部タイミング (クロック位相=0)
A. ワードの末尾では、SPISTE は、FIFO モードおよび非 FIFO モードの連続送信ワード間を除いて、非アクティブになります。

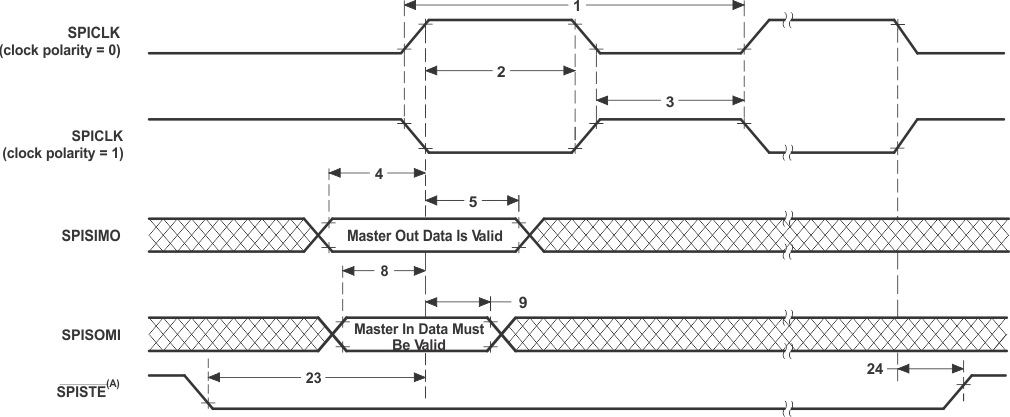

図 6-78 SPI マスタ モードの外部タイミング (クロック位相=1)
