6.10.3.1.1 バッファ付き DAC の電気的特性
推奨動作条件範囲内 (特に記述のない限り)(1)
パラメータテスト条件最小値代表値最大値単位
パワーアップ時間500(8)μs
オフセット エラー中点-1010mV
ゲイン誤差(2)-2.52.5% (対 FSR)
DNL(3)エンドポイント補正> -1±0.41LSB
INLエンドポイント補正-5±25LSB
DACOUTx セトリング時間0.3V から 3V への遷移後 2LSB にセトリング2μs
分解能12ビット
電圧出力範囲(4)0.3VDDA – 0.3V
容量性負荷出力駆動能力100pF
抵抗性負荷出力駆動能力5kΩ
RPD プルダウン抵抗50kΩ
基準電圧(5)VDAC または VREFHI2.42.5 または 3.0VDDAV
基準電圧入力抵抗(6)VDAC または VREFHI170kΩ
出力ノイズ電圧100Hz～100kHz の積分ノイズ500μVrms
10kHz でのノイズ密度711nVrms/√Hz
グリッチ エネルギー1.5V-ns
PSRR(7)DC：最大 1 kHz70dB
100 kHz30
SNR1020 Hz67dB
THD1020 Hz-63dB
SFDR1020Hz、高調波とスプリアスを含む66dBc
1020Hz、スプリアスのみを含む104
(1) 特記のない限り、標準値は、VREFHI= 3.3V で測定しています。最小値と最大値は、VREFHI = 2.5V でテストまたは特性評価しています。
(2) 線形出力範囲についてゲイン誤差を計算します。
(3) DAC 出力は単調です。
(4) これは DAC の線形出力範囲です。DAC はこの範囲外の電圧を生成できますが、バッファがあるので出力電圧は線形ではありません。
(5) 最高の PSRR 性能を得るためには、VDAC または VREFHI を VDDA 未満にする必要があります。
(6) アクティブなバッファ付き DAC モジュール 1 個あたり。
(7) VREFHI = 3.2V、VDDA = 3.3V DC + 100mV 正弦波。
(8) 『TMS320F2837xS リアルタイム MCU シリコン エラッタ』の「アナログ バンドギャップ リファレンス」アドバイザリを参照してください。
注:

正常な機能動作を確保するためには、VDAC ピンを VDDA + 0.3V よりも低く維持する必要があります。VDAC ピンがこのレベルを超えると、ブロッキング回路が動作することがあり、内部で VDAC の値が 0V になって、不正確な DAC 出力が発生する可能性があります。



注:

正常な機能動作を確保するためには、VREFHI ピンを VDDA + 0.3V よりも低く維持する必要があります。VREFHI ピンがこのレベルを超えると、ブロッキング回路が動作することがあり、内部で VREFHI の値が 0V になって、不正確な ADC 変換または DAC 出力が発生する可能性があります。

GUID-79D17CCD-11C9-4F44-81EB-3847ABFC8ED0-low.gif図 6-49 バッファ付き DAC のオフセット
GUID-8FE46084-F7A5-44D6-8B4D-6E70AF78A6F3-low.gif図 6-50 バッファ付き DAC のゲイン

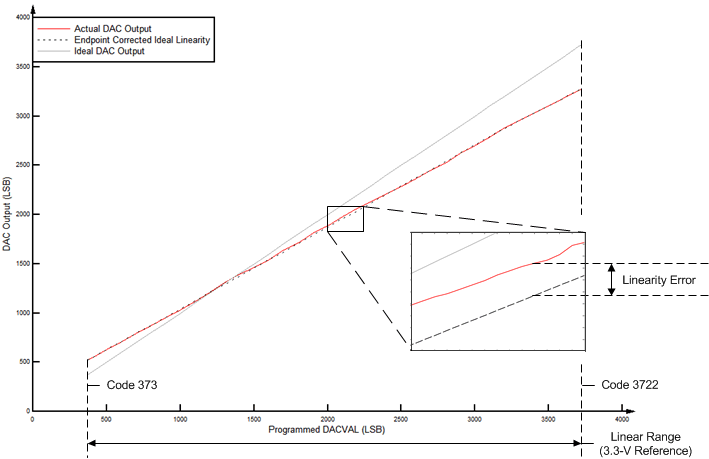

GUID-03C41CA1-28F6-4D20-8D5E-A35CE9C8E8AF-low.gif図 6-51 バッファ付き DAC の直線性
