6.9.7.1.2 JTAG のスイッチング特性
推奨動作条件範囲内 (特に記述のない限り)
番号パラメータ最小値最大値単位
2td(TCKL-TDO)遅延時間、TCK LOW から TDO 有効まで625ns

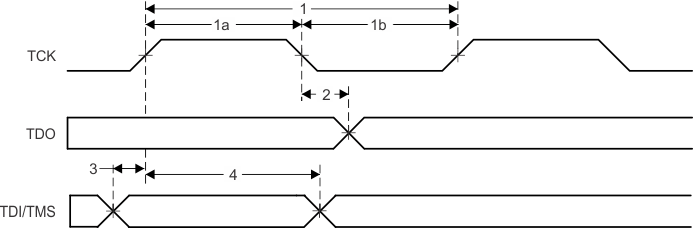

GUID-7D90E880-AE4D-4BDF-8378-C51DA8F23039-low.gif図 6-15 JTAG のタイミング
