ハードウェア設定

TIDA-010022 のデザインには、以下のハードウェアが必要です。

  • ミリ波センサ・キャリア・カード・プラットフォーム (MMWAVEICBOOST)
  • IWR6843 標準アンテナ搭載インテリジェント・ミリ波センサのプラグイン・モジュール (IWR6843ISK)
  • 2 つの CC1352 LaunchPad (LAUNCHXL-CC1352R1)
  • 5V、2.5A 以上の DC 電源
注:

IWR6843 ボードにハードウェアの変更を加える前に、セクション 3.1.2 の手順に従ってフラッシュします。

CC1352 LaunchPad は、いくつかのハードウェアの変更を行った後、MMWAVEICBOOST ボードに接続できます。表 3-1 に、MMWAVEICBOOST ボードのハードウェアの変更点を示します。

表 3-1 MMWAVEICBOOST ハードウェアの変更点
MODIFICATION (変更点)REASON (理由)
R91 を取り外すLaunchPad から RADAR _HOSTINTR1 ピンを切断
R81 を追加LaunchPad に RADAR_MSS_LOGGER ピンを接続
R122 を追加し、J13 ピン 2-3 にジャンパを追加CC1352 LaunchPad の 3.3V レールに MMWAVEICBOOST ボードの 3.3V レールを接続
以下のように mux を構成。

S1.1 オフ:SPI1 (デフォルト)

S1.1 オフ:SPI1 (デフォルト)

S1.2 オン:40 ピン

S1.3 オフ:40 ピン/J16

S1.4 オン:FTDI/4 ピン/J16 (デフォルト)

S1.5 オフ:40/60 ピン/FTDI

S1.6 オフ:40/60 ピン (デフォルト)

S1.7 オフ:40/60 ピン

S1.8 オン:40 ピン

S1.9 オフ:60 ピン

S1.10 オン:FTDI

S1.11 オン:FTDI

S1.12 オン:XDS110 (デフォルト)

40 ピン・インターフェイスをイネーブルに

MMWAVEICBOOST ボードから取り外す必要のあるコンポーネントは、図 3-1 の赤い四角でマークされています。追加する必要があるコンポーネントは、青い四角で示されています。IWR6843ISK ボードでは変更は不要です。

GUID-96AC4094-67B0-4099-8C9E-3A64EE1FB1AA-low.gif 図 3-1 MMWAVEICBOOST フロント PCB レイアウト・ビュー

センサ・ノードとして使用する CC1352 LaunchPad には、いくつかの変更が必要です。以下のジャンパを取り外します:「5V」、「3V3」、「RXD」、「TXD」。そして、XDS110 電源ジャンパを「外部」電源に切り替えます。CC1352 LaunchPad の外部アンテナ (回路図の J7) 用の SMA コネクタを取り外して、MMWAVEICBOOST ボードと接続します (図 3-2 を参照)。

コレクタ・ノードとして使用する CC1352 LaunchPad のハードウェアを変更する必要はありません。

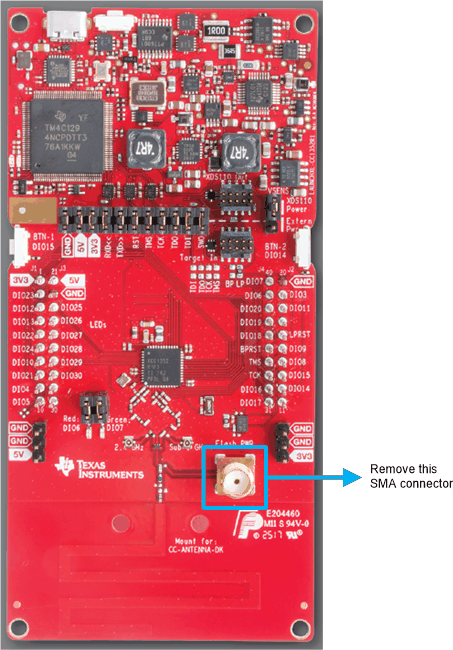

GUID-10D5B6B0-5825-4342-8D3F-2DA38AC3E5EE-low.gif 図 3-2 CC1352 の SMA コネクタを取り外す (センサ・ボード)

すべてのハードウェアの変更が完了した後、IWR6843ISK ボード、MMWAVEICBOOST ボード、および CC1352 LaunchPad の 1 つを組み合わせてセンサ・ノードを形成できます。

センサ・ノード (IWR6843 ボード + CC1352) には、5V 電源を MMWAVEICEBOOST ボードに接続することで電力を供給でき、コレクタ・ノードには、USB 電源を接続することで電力を供給できます。

GUID-F08C0BC4-7E3E-4722-9629-58A407CC26D9-low.gif図 3-3 センサ・ノード (IWR6843 ボード + CC1352) 電源
GUID-CECF14C6-9407-4A4F-BD06-FCD937F0406B-low.gif図 3-4 コレクタ・ノード (CC1352 のみ) の電源
