2.3.4.1 漏れインダクタ

パワー コンバータ システム設計の主な仕様は、入力電圧 V1、出力電圧 V2、および必要な最大電力伝送です。デュアル アクティブ ブリッジの電力伝送の関係式は、式 6 で与えられます。N の最適な値は V1,nom / V 2,nom であり、この設計仕様では 1.6 になります。

式 6. P = N V 1 V 2 φ ( π - |φ| ) 2 π 2 F s L

ここで、

  • V1 は 1 次側電圧
  • V2 は 2 次側電圧
  • Nはトランスの巻数比
  • φ は位相シフト (ラジアン単位)
  • fsw はスイッチング周波数
  • L は漏れインダクタンスまたはカップリング インダクタンス

式 6 は、電力伝送を位相シフト φ で制御できることを示しています。ここで、電力伝送は φ = π /2 のとき最大になります。

V1 と V2 が固定されているので、必要な出力電力を得るための設計には 2 つの変数が残っています。スイッチング周波数 FS および漏れインダクタンス L です。FS を 100kHz に設定すると、 L は 35µH になります。これにより、理論上の最大電力伝送が 22.85kW になります。これは、出力電圧が低い場合に必要な目標電力である 10kW を上回っており、いくらかのヘッドルームが残ります。

インダクタの選択によって、コンバータのスイッチ ノードの最大電流ストレスが決まります。

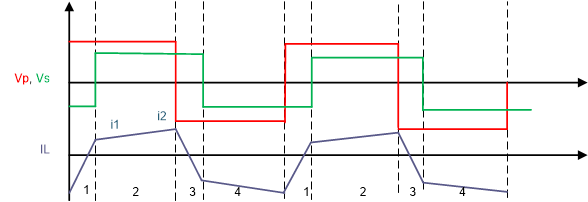

図 2-15 に、インダクタ電流波形を示します。この波形から、ポイント I1 および I2 の電流を求めることができます。

式 7. i 1 = 0.5 × ( 2 × φ - ( 1 - d ) × π ) × I b a s e
式 8. i 2 = 0.5 × ( 2 × d   × φ + ( 1 - d ) × π ) × I b a s e

ここで、

  • D は 式 9 で与えられるコンバータの電圧伝達比
  • Ibase は 式 10 で与えられるコンバータの公称ベース電流
式 9. d = N × V 2 V 1
式 10. I b a s e = V 1 ω L
TIDA-010054 インダクタ電流の波形図 2-15 インダクタ電流の波形
