FDC1004-Q1 4 チャネル キャパシタンス-デジタル コンバータ、静電容量式検出アプリケーション用

このリソースの元の言語は英語です。 翻訳は概要を便宜的に提供するもので、自動化ツール (機械翻訳) を使用していることがあり、TI では翻訳の正確性および妥当性につきましては一切保証いたしません。 実際の設計などの前には、ti.com で必ず最新の英語版をご参照くださいますようお願いいたします。

最新の英語版をダウンロード

1 特長

  • 車載アプリケーション認定済み
  • 下記結果で AEC-Q100 認定済み
    • デバイス温度グレード 1：動作時周囲温度範囲 -40℃～125℃
    • デバイス HBM ESD 分類レベル 2
    • デバイス CDM ESD 分類レベル C5
  • 入力範囲：±15pF
  • 測定分解能：0.5fF
  • 最大オフセット容量：100pF
  • プログラム可能な出力レート：100/200/400S/s
  • 最大シールド負荷：400pF
  • 電源電圧：3.3 V
  • 温度範囲：-40℃〜125℃
  • 消費電流：
    • アクティブ：750µA
    • スタンバイ：29µA
  • インターフェイス：I2C
  • チャネル数：4

2 アプリケーション

  • 近接センサ
  • ジェスチャ認識
  • 車載ドア / キック センサ
  • 車載雨センサ
  • リモートおよび直接液面センサ
  • 高分解能金属プロファイリング
  • 雨 / 霧 / 氷 / 雪センサ
  • 材料サイズ検出

3 概要

接地コンデンサ センサを使用した静電容量式センシングは、低電力動作、低コスト、高分解能、非接触のセンシング技法であり、近接検出やジェスチャ認識から物質分析やリモートの液面検出まで、幅広いアプリケーションに適用可能です。静電容量式センシング システムのセンサには、任意の金属や導体が使用できるため、低コストで柔軟性の高いシステム設計が可能になります。

FDC1004-Q1 は、高分解能で AEC-Q100 認定済みの 4 チャネル キャパシタンス / デジタル コンバータであり、静電容量式センシング ソリューションの実装に適しています。各チャネルのフルスケール範囲は ±15pF で、最大 100pF のセンサ オフセット容量を処理できます。これらは内部でプログラムすることも、外付けコンデンサを使用して、時間の経過および温度による環境変化をトラッキングすることもできます。大きいオフセット静電容量特性により、リモート センサを使用可能です。

FDC1004-Q1 には、センサ シールド用のシールド ドライバも内蔵されているため、EMI 干渉を低減し、静電容量式センサのセンシング方向を絞ることが可能です。FDC1004-Q1 は小型フットプリントであるため、スペースの制約が厳しいアプリケーションで使用できます。FDC1004-Q1 は、10 ピンの VSSOP パッケージで供給され、量産時の光学検査が可能であり、MCU とのインターフェイス用に I2C インターフェイスが搭載されています。

パッケージ情報
部品番号 パッケージ (1) パッケージ サイズ(2)
FDC1004-Q1 DGS (VSSOP、10) 3mm × 4.9 mm
(1) 供給されているすべてのパッケージについては、セクション 10 を参照してください。
(2) パッケージ サイズ (長さ × 幅) は公称値であり、該当する場合はピンも含まれます。

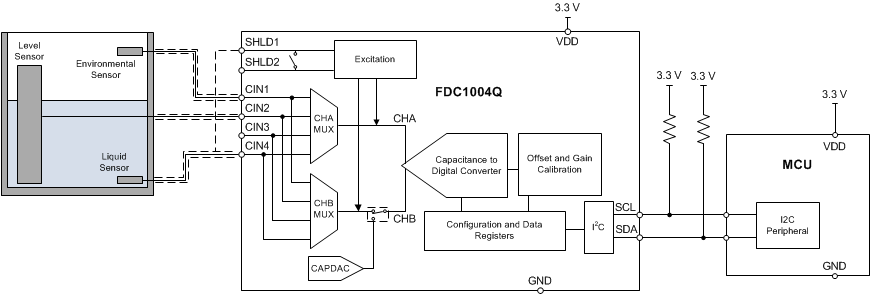

FDC1004-Q1 代表的なアプリケーション代表的なアプリケーション
