8 Parameter Measurement Information

HD3SS3412A crosstalk_setup_las828.gif Figure 7. Cross Talk Measurement Setup

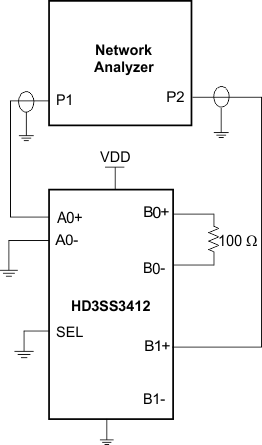

HD3SS3412A off_iso_setup_las828.gif Figure 8. Off Isolation Measurement Setup
HD3SS3412A source_eye_diag_tst_las828.gif Figure 9. Source Eye Diagram Test Setup
HD3SS3412A output_eye_dia_tst_las828.gif Figure 10. Output Eye Diagram Test Setup
