7.3.5.1 温度 HIGH

TH_ENABLE がイネーブルにされ、温度が温度スレッショルド HIGH レジスタに保存されている設定されたスレッショルド・レベルを上回っていると、TH_STATUS ビットは 1 にアサートされます。TH_STATUS ビットと DRDY/INT ピンの極性と割り込みモードは、レジスタ 0x0E の INT_POL ビットと INT_MODE ビットにより構成できます。

INT_MODE ビットは、スレッショルドをコンパレータ・モードまたはレベル・センシティブ・アラームのいずれかに設定します。

INT_MODE が 1 に設定されている場合、TH_STATUS ビットは現在の温度変換に基づきます。DRDY/INT ピンの極性は、INT_POL により設定されます。

INT_MODE が 0 に設定されている場合、それが読み取られるまで、TH_STATUS ビットは 1 に設定されたままです。DRDY/INT ピンの極性は、INT_POL により設定されます。

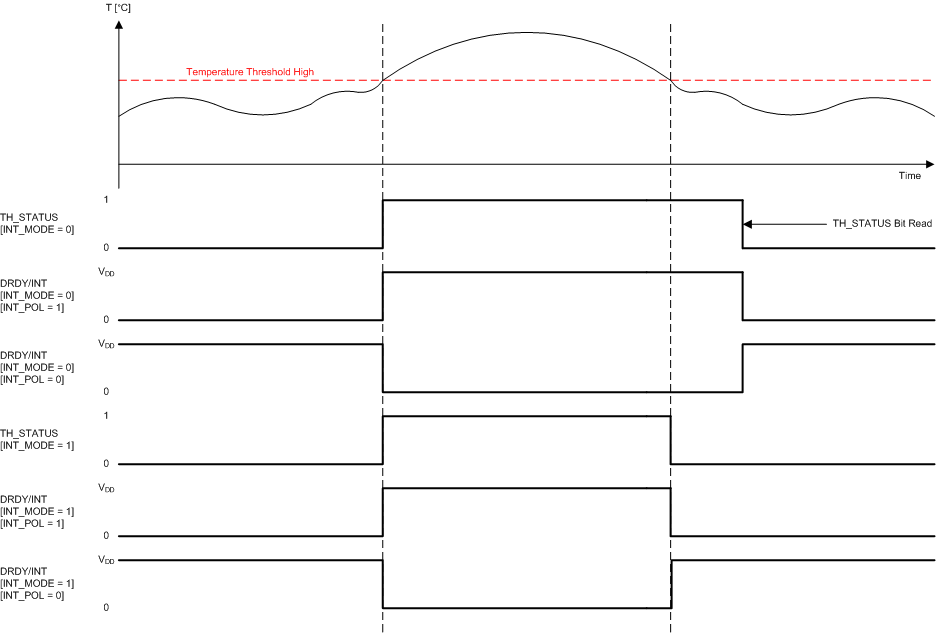

GUID-E771B4AE-1C87-4C3F-A8B5-9C4C18B6053A-low.gif図 7-3 スレッショルド上の割り込み - 温度 HIGH
