8.2 代表的なアプリケーション

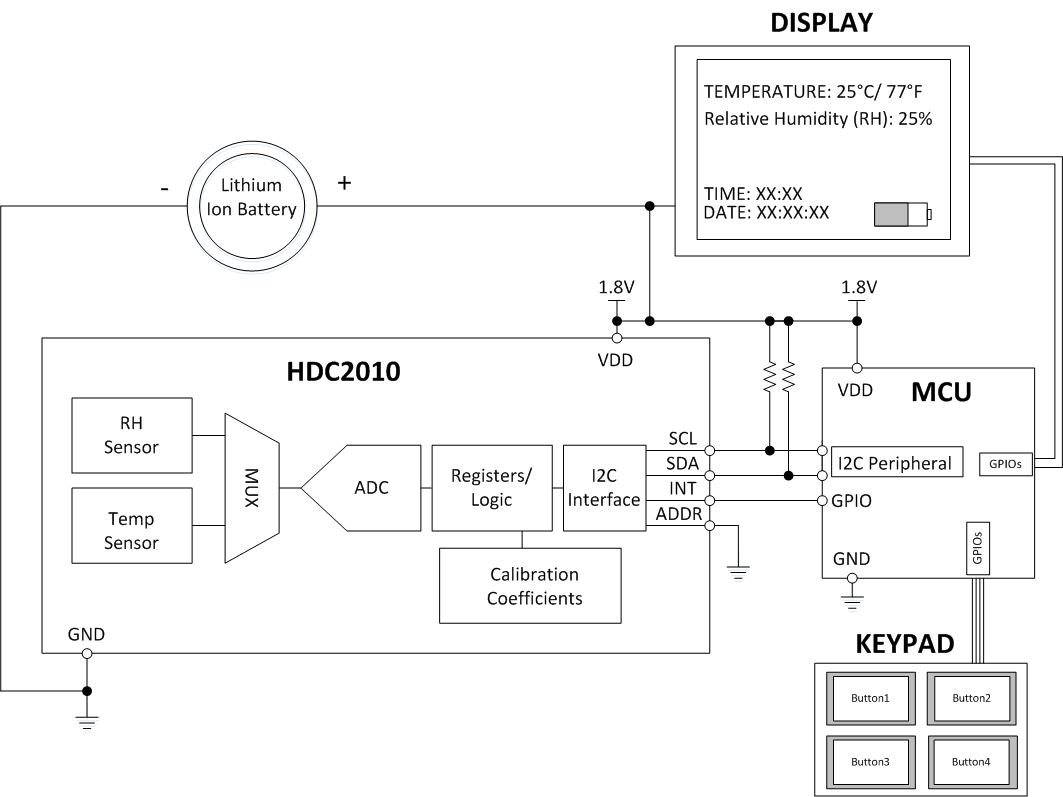

バッテリ駆動の HVAC システム・サーモスタットでは、部品選択時の重要なパラメータの 1 つが消費電力です。HDC2010 は、消費電流 550nA (RH (相対湿度) と温度測定時の 1 秒間の平均消費電力) であり、MSP430 と組み合わせれば、エンジニアが低消費電力を実現し、バッテリ寿命を延長できる方法の 1 つになります。バッテリ駆動サーモスタットのシステム・ブロック図を 図 8-1 に示します。

GUID-B3E74EA2-A44F-42C3-A8D8-B79DFAAE6B29-low.gif図 8-1 代表的なアプリケーション回路図 HVAC
