7.3.4.1 DRDY

DRDY_ENABLE がイネーブルになり、湿度または温度 (またはその両方) の変換の完了後、DRDY_STATUS ビットは 1 にアサートされます。HDC2010 の DRDY/INT ピンをイネーブルにするには、DRDY/INT_EN ビット (0x0E bit[2]) を 1 に設定し、INT_MOD ビットを 0 に設定する必要があります。これらのビットが構成されていないと、ピンはハイ・インピーダンスのままになります。このレジスタの INT_POL ビットは、DRDY/INT ピンの割り込み極性を定義します。図 7-1 と 図 7-2 は次の両方の割り込み極性に対する DRDY/INT ピンの出力動作を表示します。INT_POL = 0 および INT_POL = 1。

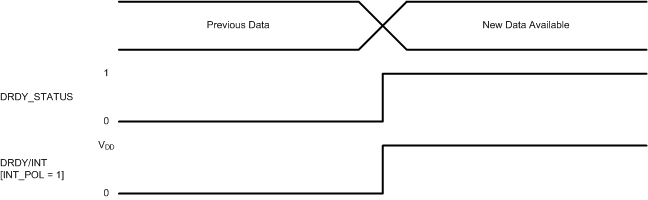

GUID-95D5D96A-3245-47AE-9100-4984E2A099C8-low.gif図 7-1 データ準備完了割り込み - アクティブ HIGH (INT_POL = 1)
GUID-E8B5B0A7-C793-42A0-95F8-873FC6688685-low.gif図 7-2 データ準備完了割り込み - アクティブ LOW (INT_POL = 0)
