10.2 Layout Examples

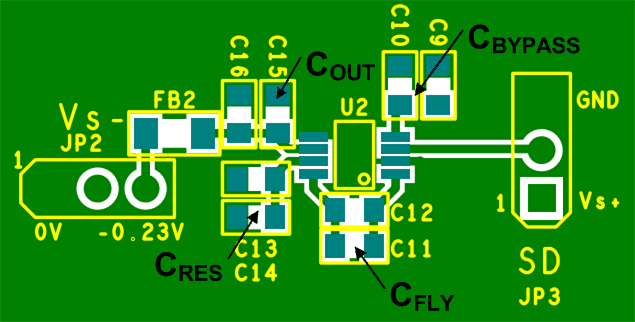

Figure 35 contains a layout example for the LM7705.

LM7705 layout_callouts.gifFigure 35. Example PCB Layout: Top layer
LM7705 new_schematic_figure_snvs420.pngFigure 36. Schematics for Example PCB Layout
