1 特長

  • 放射線耐性を強化
    • TID: 100krad(Si)
    • 単一イベント・ラッチアップ(SEL)耐性: LET＝ 120MeV-cm2/mg
    • 120MeV-cm2/mgまで単一イベント機能割り込み(SEFI)なし
    • SMD 5962R1820301VXC
  • ADC分解能：14ビット
  • ADCサンプリング・レート: 5MSPS～40MSPS
  • 入力レベル: 2.85V
  • 電源電圧: 3.3Vおよび1.8V（公称値）
    • 15MSPSでチャネルごとに125mW
    • 40MSPSでチャネルごとに178mW
  • CCDまたはCISセンサ用のCDSまたはS/H処理
    • CDSまたはS/Hのゲイン：0dBまたは6dB
  • チャネルごとにアナログ・ゲインをプログラム可能
    • 256ステップ、範囲-3dB～18dB
  • アナログ・オフセット訂正をプログラム可能
    • 密および粗DAC分解能：±8ビット
    • 密DAC範囲: ±5mV
    • 粗DAC範囲: ±250mV
  • 入力クランプ電圧をプログラム可能
  • サンプル・エッジをプログラム可能：ピクセル期間の1/64
  • 15MHzでのINL: ±3.5LSB
  • ノイズ・フロア: -79dB
  • クロストーク: -80dB
  • 動作温度範囲: -55°C～125°C

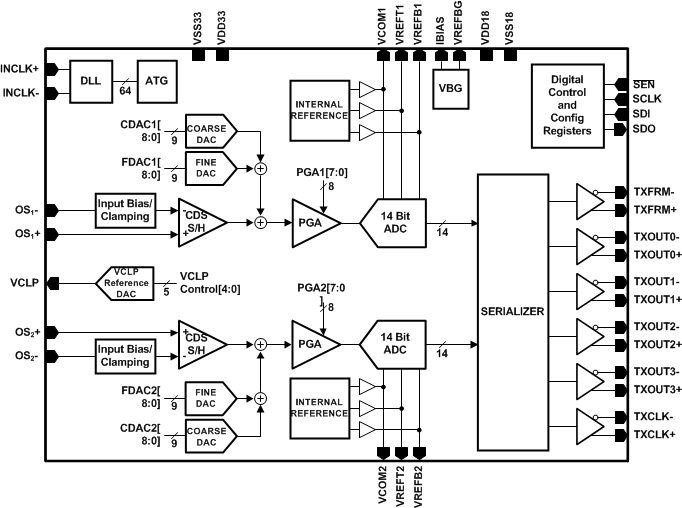

    • LM98640QML-SP c005.gif
