DATA SHEET

MSP430F42x ミクスト・シグナル・マイクロコントローラ

このリソースの元の言語は英語です。 翻訳は概要を便宜的に提供するもので、自動化ツール (機械翻訳) を使用していることがあり、TI では翻訳の正確性および妥当性につきましては一切保証いたしません。 実際の設計などの前には、ti.com で必ず最新の英語版をご参照くださいますようお願いいたします。

1 デバイスの概要

1.1 特長

  • 低い電源電圧範囲: 1.8V～3.6V
  • 超低消費電力
    • アクティブ・モード: 400µA (1MHz、3V)
    • スタンバイ・モード: 1.6µA
    • オフ・モード(RAMデータ保持): 0.1µA
  • 5つの省電力モード
  • スタンバイ・モードからのウェークアップは6µs以下
  • 周波数ロック・ループ、FLL+
  • 16ビットRISCアーキテクチャ、125nsインストラクション・サイクル・タイム
  • 3つの独立した16ビット・シグマ・デルタA/Dコンバータ(差動PGA入力付き)
  • 16ビット・タイマ_A (3つのキャプチャ/コンペア・レジスタ付き）
  • 128セグメント用のLCDドライバを搭載
  • シリアル・コミュニケーション・インターフェイス(USART)、非同期UART、同期SPIインターフェイスの中からソフトウェアで選択
  • ブラウン・アウト検出
  • プログラム可能なレベル検出による電源電圧監視/モニタ
  • シリアル・オンボード・プログラミング、外部プログラミング電圧不要、セキュリティ・ヒューズによるプログラム可能なコード保護
  • ブートストラップ・ローダ(BSL)
  • 製品ファミリ：
    • MSP430F423
      8KB + 256B フラッシュ・メモリ、256B RAM
    • MSP430F425
      16KB + 256B フラッシュ・メモリ、512B RAM
    • MSP430F427
      32KB + 256B フラッシュ・メモリ、1KB RAM
  • 64ピン・クワッド・フラットパック(LQFP)で供給
  • モジュールの詳細は、『MSP430x4xxファミリ ユーザーズ・ガイド』を参照してください。

1.2 アプリケーション

  • ハンドヘルド計量器
  • 重量計
  • エネルギー・メーター

1.3 概要

TI MSP430™ファミリの超低消費電力マイクロコントローラは、各種アプリケーションを対象とした、異なるペリフェラルを組み合わせた複数デバイスで構成されています。このアーキテクチャは5つの低消費電力モードを持ち、携帯用測定器用途でバッテリ駆動時間を延長するよう最適化されています。このデバイスには、強力な16ビットRISC CPU、16ビット・レジスタ、およびコンスタント・ジェネレータが搭載されており、コード効率が最大限に発揮されます。デジタル制御発振器(DCO)により、デバイスは低消費電力モードからアクティブ・モードへ、6µs以内にウェークアップできます。

MSP430F42xシリーズは、3つの独立した16ビット・シグマ・デルタA/Dコンバータを搭載したマイクロコントローラで、それぞれのA/Dコンバータはプログラム可能な差動ゲイン増幅入力機能を備えます。内蔵の16ビット・タイマ、128セグメントのLCDドライバ機能、ハードウェア・マルチプライヤ、14本のI/O端子も備えています。

標準的なアプリケーションには、ハンドヘルド計量器、重量計、電力量計などの高分解能アプリケーションがあります。

製品情報(1)

型番 パッケージ 本体サイズ(2)
MSP430F427IPM LQFP (64) 10mm × 10mm
MSP430F425IPM LQFP (64) 10mm × 10mm
MSP430F423IPM LQFP (64) 10mm × 10mm
(1) 提供中の全デバイスに関する最新の製品、パッケージ、および注文情報についてはSection 8の「付録：パッケージ・オプション」またはwww.ti.comのTI Webサイトを参照してください。
(2) ここに記載されているサイズは概略です。許容公差を含めたパッケージの寸法については、Section 8の「メカニカル・データ」を参照してください。

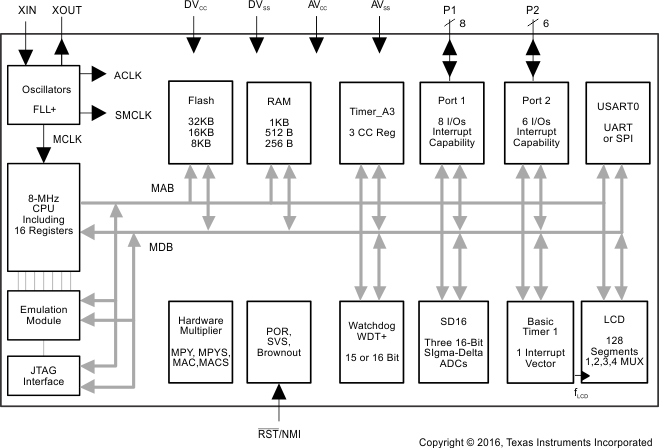

1.4 機能ブロック図

機能ブロック図を、Figure 1-1に示します。

MSP430F427 MSP430F425 MSP430F423 func_block_dgm.gif Figure 1-1 MSP430F42xのブロック図

2 改訂履歴

Changes from June 2, 2007 to November 14, 2016

  • ドキュメント全体を通してフォーマットと編成を変更、セクション番号の追加も含むGo
  • Added Section 3Go
  • Added Section 5 and moved all electrical and timing specifications to itGo
  • Added Section 5.2, ESD RatingsGo
  • Changed the MAX value of the I(LPM3) parameter at 85°C from 2.6 to 3.5 µA in Section 5.4, Supply Current Into AVCC and DVCC Excluding External CurrentGo
  • Added Section 5.5, Thermal Resistance Characteristics, PM Package (LQFP-64)Go
  • Changed all cases of "bootstrap loader" to "bootloader"Go
  • Changed all instances of Port/LCD to Port/LCD (added overline)Go
  • Changed the value of the Port/LCD column in Table 6-14, Port P1 (P1.2 to P1.7) Pin FunctionsGo
  • Changed the value of the Port/LCD column in Table 6-15, Port P2 (P2.0 and P2.1) Pin FunctionsGo
  • Section 7「デバイスおよびドキュメントのサポート」を追加Go
  • Section 8「メカニカル、パッケージ、および注文情報」を追加Go

3 Device Comparison

Table 3-1 summarizes the available family members.

Table 3-1 Device Comparison(1)(2)

DEVICE FLASH
(KB)		 RAM
(B)		 FREQUENCY (MHz) BSL SD16
(CHANNELS)		 I/Os PACKAGE
MSP430F427 32 1K 8 UART 3 14 PM 64
MSP430F425 16 512 8 UART 3 14 PM 64
MSP430F423 8 256 8 UART 3 14 PM 64
(1) For the most current package and ordering information, see the Package Option Addendum in Section 8, or see the TI website at www.ti.com.
(2) Package drawings, thermal data, and symbolization are available at www.ti.com/packaging.
