7.3.2 レール ツー レール入力

OPAx323 シリーズの入力同相電圧範囲は、「電気的特性」に規定されているように、5.5V で最小 100dB の同相除去比 (CMRR) で電源レールを超えています。このデバイスは、1.8V の非常に低い電源電圧で動作しても、最小 85dB の CMRR で優れた性能を発揮するように設計されています。これは、アンプ入力ペアにゼロ クロス入力段アーキテクチャを使用することで可能になります。

ほとんどの商用アンプは相補入力段アーキテクチャを採用しており、多くの場合、レール ツー レールの CMRR を 65dB 未満に制限しています。これは、レール ツー レールの入力同相範囲全体でのオフセット性能が線形でないためです。入力ペアの 1 つ、通常、オフセットが優れている P チャネル ペアのノイズ性能が同相範囲の大部分をカバーし、正のレールからの特定のスレッショルド電圧で、N チャネル ペアが徐々に引き継ぎ始めるように設計されています。TLV900x のオフセット電圧と同相電圧との関係に示すように、入力ペア間を遷移すると、コモンモード両端のオフセット電圧に大きなジャンプを発生させます。このオフセット ジャンプは CMRR に影響するだけでなく、レール ツー レール入力信号の直線性/THD にも制限されます。

OPAx323 は、「機能ブロック図」に示すように、内部チャージ ポンプを使用して単一 P チャネル入力ペアの同相範囲を拡張することで、レール ツー レール入力範囲全体にわたって線形オフセット性能を実現しています。これにより、N チャネル入力ペアと、入力ペアの遷移によって生じるオフセット ジャンプが不要になります。

OPAx323 は、図 7-1に示すように、同相電圧全体にわたってオフセット電圧のゼロに近いシフトを示します。ADC ドライバとオーディオ ドライバの各アプリケーションで、高い直線性を実現するうえで、この特性が不可欠です。

OPA4323 OPA323 OPA2323 OPAx323 のオフセット電圧と同相電圧との関係
V+ = 2.75V、V- = -2.75V デバイス数 = 45
(V–) – 0.25V < VCM < (V+) + 0.15V
図 7-1 OPAx323 のオフセット電圧と同相電圧との関係

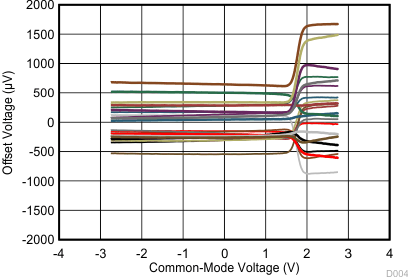

OPA4323 OPA323 OPA2323 TLV900x のオフセット電圧と同相電圧との関係
V+ = 2.75V、V- = -2.75V
図 7-2 TLV900x のオフセット電圧と同相電圧との関係
