7.2.2 パルス幅変調

タイマ動作を変更するには、外部電圧 (または電流) を CONT に印可し、内部スレッショルドとトリガ電圧を変調します。図 7-3 に、パルス幅変調の回路を示します。連続入力パルス トレインによってモノステーブル回路がトリガされ、制御信号によってスレッショルド電圧が変調されます。図 7-4 に、結果として得られるデューティ サイクルと制御電圧の伝達関数との関係を示します。10% のデューティ サイクルで動作させようとすると、出力パルスが一貫しない可能性があります。100% に近いデューティ サイクルを試みると、2、3、4の周波数分周になります。

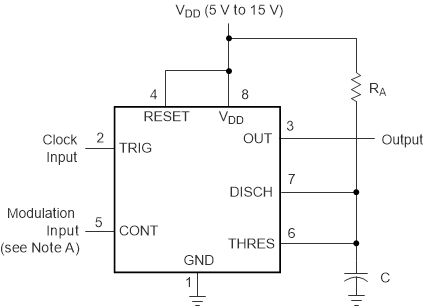

TLC555 パルス幅変調回路
A. 変調信号は、CONT に直接結合することも、容量結合することもできます。直接結合の場合、変調ソース電圧とインピーダンスがタイマのバイアスに及ぼす影響を考慮する必要があります。
図 7-3 パルス幅変調回路
