7.6 システム コントロール

このセクションでは、発振器およびクロック駆動機構、ウォッチドッグ機能、低消費電力モードについて説明します。

表 7-13 PLL、クロック駆動、ウォッチドッグ、低消費電力モード レジスタ
名称 アドレス サイズ (x16) 説明 (1)
BORCFG 0x00 0985 1 BOR 構成レジスタ
XCLK 0x00 7010 1 XCLKOUT 制御
PLLSTS 0x00 7011 1 PLL ステータス レジスタ
CLKCTL 0x00 7012 1 クロック制御レジスタ
PLLLOCKPRD 0x00 7013 1 PLL ロック期間
INTOSC1TRIM 0x00 7014 1 内部発振器 1 調整レジスタ
INTOSC2TRIM 0x00 7016 1 内部発振器 2 調整レジスタ
PCLKCR2 0x00 7019 1 ペリフェラル クロック制御レジスタ 2
LOSPCP 0x00 701B 1 低速ペリフェラル クロック プリスケーラ レジスタ
PCLKCR0 0x00 701C 1 ペリフェラル クロック制御レジスタ 0
PCLKCR1 0x00 701D 1 ペリフェラル クロック制御レジスタ 1
LPMCR0 0x00 701E 1 低消費電力モード制御レジスタ 0
PCLKCR3 0x00 7020 1 ペリフェラル クロック制御レジスタ 3
PLLCR 0x00 7021 1 PLL 制御レジスタ
SCSR 0x00 7022 1 システム コントロールおよびステータス レジスタ
WDCNTR 0x00 7023 1 ウォッチドッグ カウンタ レジスタ
WDKEY 0x00 7025 1 ウォッチドッグ リセット キー レジスタ
WDCR 0x00 7029 1 ウォッチドッグ制御レジスタ
(1) この表のすべてのレジスタは EALLOW 保護されています。

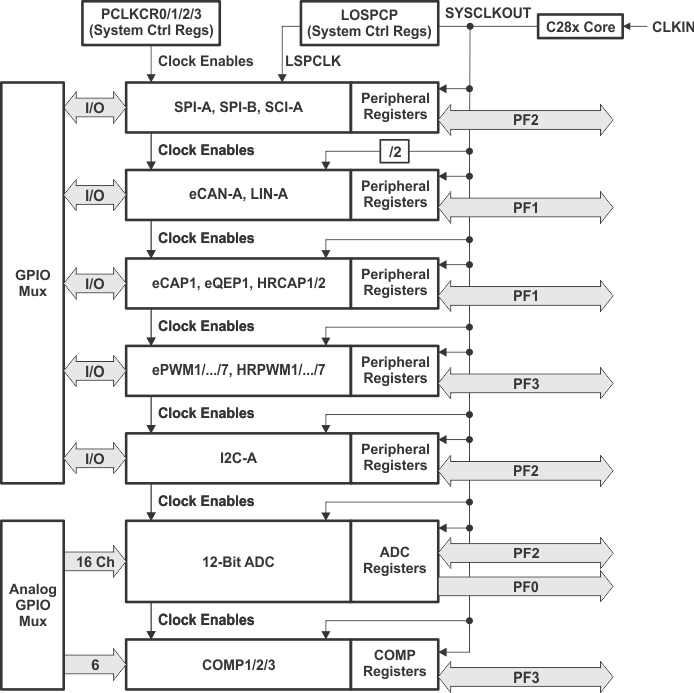

図 7-6 に、説明されている各種クロック ドメインを示します。図 7-7 に、デバイス動作用クロックを供給できる各種クロック ソース (内部と外部の両方) を示します。

A. CLKIN は、CPU へのクロックです。CPU から SYSCLKOUT として出力されます (つまり、CLKIN は SYSCLKOUT と同じ周波数です)。
図 7-6 クロックおよびリセット ドメイン
A. テキサス・インスツルメンツ OTP ベース キャリブレーション機能から読み込まれるレジスタ。
B. クロック喪失検出の詳細については、セクション 7.6.4 を参照してください。
図 7-7 クロック ツリー
