1 特長

  • USBバッテリ充電仕様1.2準拠のD+/D– CDP/DCPモード
  • 中国テレコミュニケーション業界規格YD/T
    1591-2009準拠のD+/D–短絡モード
  • 自動選択によりBC1.2以外の充電モードをサポート
    • D+/D–分圧モード: 2V/2.7V
      および2.7V/2V
  • スリープ・モードでの充電とマウス/キーボードでのウェークアップ(低速のみ)をサポート
  • S4/S5充電での負荷検出による電源制御と、すべての充電モードでのポート電力管理
  • USB 2.0および3.0の電力スイッチ要件に互換
  • 73mΩ (標準値)のハイサイドMOSFETを内蔵
  • 電流制限を3A (標準値)までの範囲で調整可能
  • 動作範囲: 4.5V～5.5V
  • TPS2540/40Aとドロップイン互換
  • 最大デバイス電流
    • デバイスのディセーブル時: 2µA
    • デバイスのイネーブル時: 260μA
  • 16ピンのQFN (3×3)パッケージで供給
  • UL記載済み、CBファイル番号E169910

2 アプリケーション

  • USBポート(ホストおよびハブ)
  • ノートPCおよびデスクトップPC
  • ユニバーサルACアダプタ

3 概要

TPS2543はUSB充電ポート・コントローラおよびパワー・スイッチで、USB 2.0高速データ・ライン(D+/D–)スイッチを内蔵しています。TPS2543は、D+/D–ライン上の電気シグネチャにより、デバイスの特長セクションに記載されている充電スキーマをサポートします。TIは、主要な携帯電話、タブレット、メディア・デバイスの充電をTPS2543でテストし、BC1.2準拠および非準拠の両方のデバイスで互換性を確認しています。

主要なデバイスの充電に加えて、TPS2543はSTATUSピンによって、パワー・ウェーク機能とポート電力管理(PPM)機能という2つの異なる電力管理機能もサポートしています。パワー・ウェークによりS4/S5充電中の電源制御が可能になり、PPMによりマルチ・ポート・アプリケーションでのポート電力管理が可能になります。さらに、TPS2543ではマウス/キーボードによる(S3からの)システム・ウェークアップ(低速のみ)もサポートされています。

TPS2543 73mΩ電力分配スイッチは、大きな容量性負荷と短絡の発生する可能性が高いアプリケーションを対象としています。2つのプログラム可能な電流スレッショルドにより、電流制限と負荷検出スレッショルドを柔軟に設定できます。

製品情報(1)

型番 パッケージ 本体サイズ(公称)
TPS2543 WQFN (16) 3.00mm×3.00mm
  1. 提供されているすべてのパッケージについては、巻末の注文情報を参照してください。

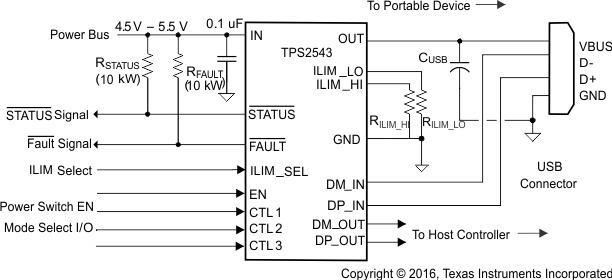

代表的なアプリケーションの図

TPS2543 typ_app_FP_SLVSBA6.gif
