電流検出抵抗には、最小電源電圧 V_{SUPPLY_min} と最大負荷電流 I_{LOAD_max} のとき、電流制限を回避できるような値を選択します。部品の公差とレギュレータの電力損失があるため、ピーク電流制限は、計算されるピーク・インダクタ電流から多少のマージンを見込んで多めにを設定する必要があります。20%～40% のマージン (M_{I_LIMIT} = 0.2) が出発点として適切です。Equation5 を使用して、目的のピーク・インダクタ電流制限値を計算します。この設計例では、M_{I_LIMIT} として 30% を選択します。

Equation5.

ここで

• IL_{PEAK_MAX} は最大ピーク・インダクタ電流です。

適切な電流検出抵抗の選択は、反復的なプロセスです。最初のステップは、外部の勾配補償が不要 (R_SL = 0Ω) と仮定し、Equation6 を使用して最大電流検出抵抗を計算することです。

Equation6.

ここで

• V_SL は、LM5156 の内部の固定勾配補償です

外部の勾配補償が不要と仮定すると、電流検出抵抗の値はEquation7 で計算できます。

Equation7.

ここで

• V_CLTH は、LM5156 の公称電流制限スレッショルドです

計算された R_{S_wo_sl} 抵抗値が R_{S_MAX} 抵抗値より小さければ、R_{S_wo_sl} を電流検出抵抗の値 (R_S) として選択します。計算された R_{S_wo_sl} 抵抗値が、計算された R_{S_MAX} 抵抗値より大きい場合、電流検出抵抗の値を減らす、外部勾配補償を追加する、という 2 つの方法があります

• 電流検出抵抗を減らすと、内部勾配補償の効果が増大します。外部勾配補償がない場合、デューティ・サイクルに関係なく、ピーク・インダクタ電流制限は一定です。電流検出抵抗が小さいと、インダクタのピーク電流制限値が大きくなり、インダクタに必要な飽和電流定格が増大します。
• 外部勾配補償を追加します。ピーク・インダクタ電流制限は、外部勾配補償が追加されたときの電源電圧によって変化します。

R_SL を1kΩ 未満のゼロでない値に設定すると、外部勾配補償が追加されます。外部勾配補償を追加するアプリケーションでは、Equation8 を使用して R_S を計算します。

Equation8.

ここで

• 0.833 は、検出された立ち下がりインダクタ電流に対する合計勾配補償の比率です。

R_SL はEquation9 を使用して計算されます。

Equation9.

ここで

• I_SLOPE は、LM5156 の勾配補償ソースです
• D は、最小電源電圧でのデューティ・サイクルです

計算された R_SL の値が最大値の 1kΩ を超える場合、検出されたインダクタ電流の下り勾配を減らす必要があります。インダクタ電流の下り勾配を減らすには、L_M のインダクタンス値を大きくする必要があります。L_M のインダクタンス値を変更した場合、電流検出抵抗を再計算する必要があります。計算された R_SL の値が負なら、外部勾配補償は必要ありません。

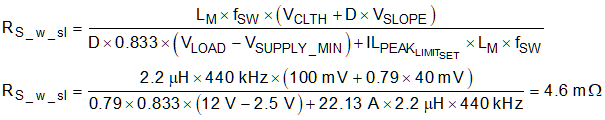

この設計例では、電流検出抵抗の値として 4mΩ (R_S) を選択しています。これは、Equation7 で計算された値に最も近い標準の抵抗値です。この値は、負荷過渡時に電流制限保護がトリガしないように選択します。外部勾配補償は不要で、R_SL に 0Ω を選択します。ピーク・インダクタ電流制限は、Equation10 を使用して計算されます。

Equation10.

ピーク・インダクタ電流制限は、外部勾配補償がないため、電源電圧に関係なく一定です。この設計では、インダクタの飽和電流定格を 25A より大きくします。
