7.2 機能ブロック図

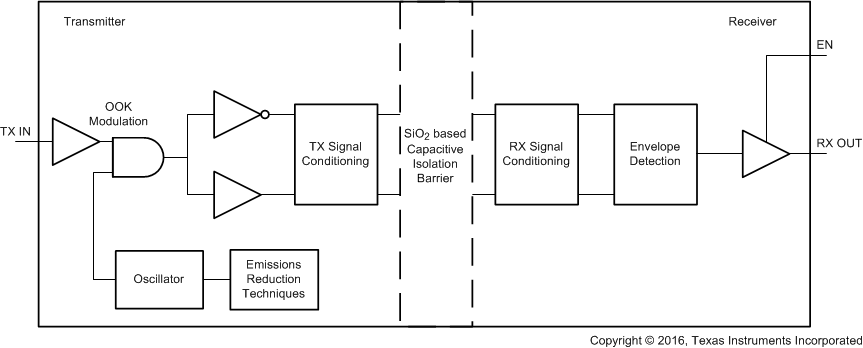

ISO7740-Q1 ISO7741-Q1 ISO7742-Q1 デジタル容量性アイソレータの概念ブロック図図 7-1 デジタル容量性アイソレータの概念ブロック図

オン オフ キーイング方式による動作の概念的な説明を 図 7-2 に示します。

ISO7740-Q1 ISO7741-Q1 ISO7742-Q1 オン オフ キーイング (OOK) による変調方式図 7-2 オン オフ キーイング (OOK) による変調方式
