7.4.1 フェイルセーフ出力

1次側電源電圧AVDDが消失した場合、ΔΣ変調器の出力は未定義で、システムの誤動作を招く可能性があります。高い安全性要件を持つシステムの場合、この動作は許容されません。このため、AMC1303 にはフェイルセーフ出力機能が組み込まれており、AVDD が消滅した場合に DOUT および CLKOUT 出力 (AMC1303Mxのみ) を定常状態のロジック 1 にプルします (図 6-2 参照)。

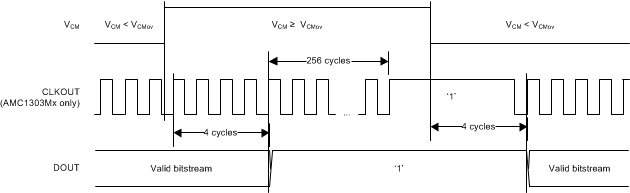

同様に、図 7-7 に示したとおり、入力の同相電圧が、電気的特性表に定義されている、規定の同相過電圧検出レベル VCMov 以上になった場合、AMC1303 は DOUT 出力でロジック 1 の定常状態のビットストリームを生成します。

どちらの場合も、同相入力電圧の超過、またはAVDDの消失イベントが発生してから2クロック サイクルの遅延後に、DOUT出力で定常状態のロジック1が発生します。AMC1303MxのCLKOUTピンがロジック1に保持されるまでには、さらに256クロック サイクルが必要です。

AMC1303E0510 AMC1303M0510 AMC1303E0520 AMC1303M0520 AMC1303E2510 AMC1303M2510 AMC1303E2520 AMC1303M2520 AMC1303のフェイルセーフ出力図 7-7 AMC1303のフェイルセーフ出力
