7.4.4.3 極性モード (POL)

極性ビットは、ALERT ピン出力の極性を指定します。POL ビットが 0 (デフォルト) にセットされているとき、ALERT ピンはアクティブ Low になります。POL ビットが 1 にセットされると、ALERT ピンはアクティブ High になり、ALERT ピンの状態が反転します。各モードでの ALERT ピンの動作を、図 7-10 に示します。

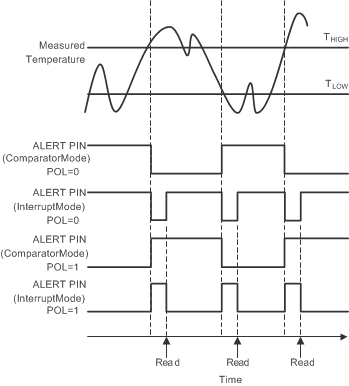

TMP1075 出力転送機能の図図 7-10 出力転送機能の図
