7.8 代表的特性

T_A = 25℃、V+ = 2.75V、V– = -2.75V、R_L = 10kΩ を V_S/2 に接続、V_CM = V_S/2、V_OUT = V_S/2 (特に記述のない限り)

V_S = 5V

図 7-1 オフセット電圧の分布ヒストグラム

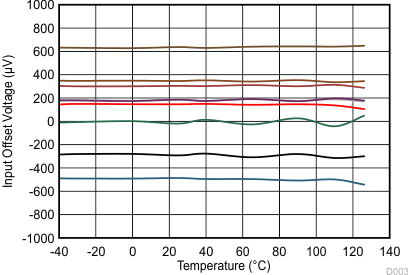

図 7-3 入力オフセット電圧と温度との関係

図 7-5 オフセット電圧と電源電圧との関係

図 7-7 I_B および I_OS と同相電圧との関係

C_L = 10pF

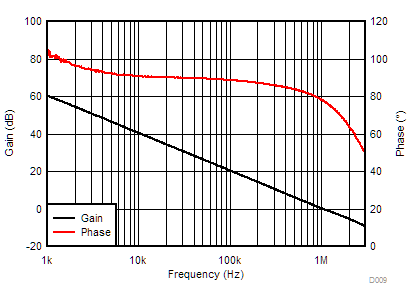

図 7-9 開ループ・ゲインおよび位相と周波数との関係

C_L = 10pF

図 7-11 閉ループ・ゲインと周波数との関係

図 7-13 PSRR と周波数との関係

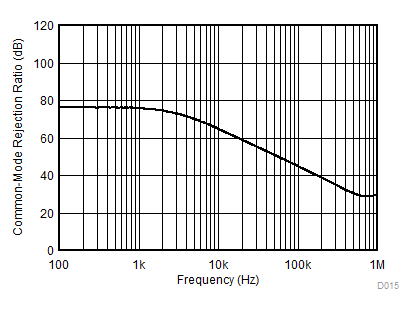

図 7-15 CMRR と周波数との関係

図 7-17 0.1Hz～10Hz の積分電圧ノイズ

V_S = 5.5V	V_CM = 2.5V	G = 1
BW = 80kHz	V_OUT = 0.5V_RMS

図 7-19 THD+N と周波数との関係

図 7-21 静止電流と電源電圧との関係

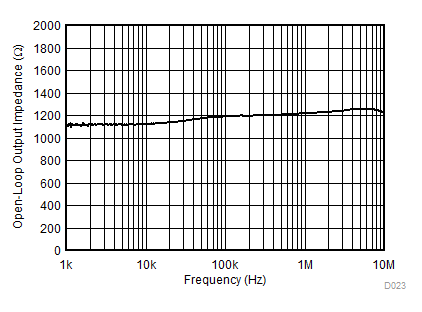

図 7-23 開ループ出力インピーダンスと周波数との関係

G = -1	V_IN = 100mVpp

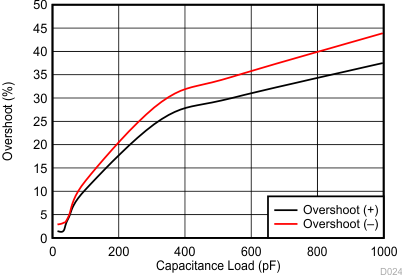

図 7-25 小信号オーバーシュートと容量性負荷との関係

G = 1	V_IN = 6.5V_PP

図 7-27 位相反転なし

G = 1	V_IN = 100mV_PP	C_L = 10pF

図 7-29 小信号ステップ応答

G = 1

C_L = 100pF

2V ステップ

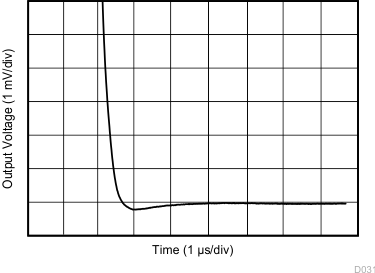

図 7-31 大信号セトリング・タイム (負)

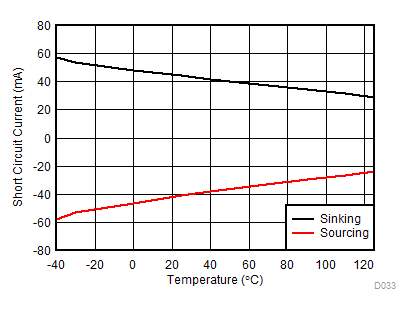

図 7-33 短絡電流と温度との関係

図 7-35 非反転入力を基準とする電磁干渉除去比 (EMIRR+) と周波数との関係

V_S = 5V、T_A = -40℃～+125℃

図 7-2 オフセット電圧ドリフトの分布ヒストグラム

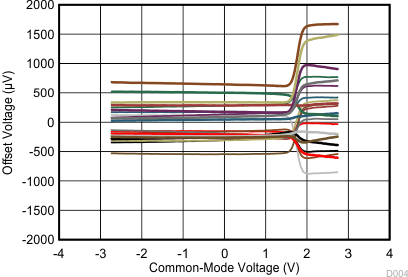

図 7-4 オフセット電圧と同相電圧との関係

図 7-6 I_B および I_OS と温度との関係

図 7-8 開ループ・ゲインと温度との関係

図 7-10 開ループのゲインと出力電圧との関係

図 7-12 出力電圧と出力電流との関係 (クロー)

V_S = 1.8V～5.5V

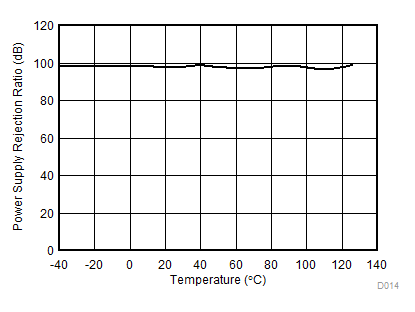

図 7-14 DC PSRR と温度との関係

	V_CM = (V-) - 0.1V～(V+) - 1.4V

図 7-16 DC CMRR と温度との関係

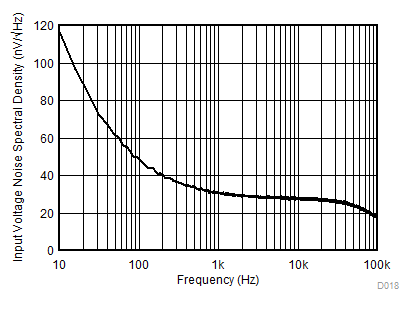

図 7-18 入力電圧ノイズ・スペクトル密度

V_S = 5.5V	V_CM = 2.5V	f = 1kHz
G = 1	BW = 80kHz

図 7-20 THD+N と振幅との関係

図 7-22 静止電流と温度との関係

G = 1	V_IN = 100mVpp

図 7-24 小信号オーバーシュートと容量性負荷との関係

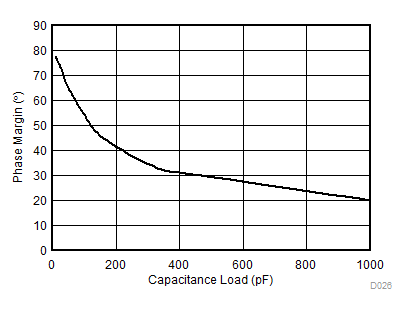

図 7-26 位相マージンと容量性負荷との関係

G = -10	V_IN = 600mV_PP

図 7-28 過負荷からの回復

G = 1	V_IN = 4V_PP	C_L = 10pF

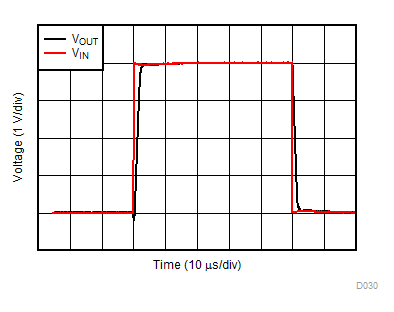

図 7-30 大信号ステップ応答

G = 1

C_L = 100pF

2V ステップ

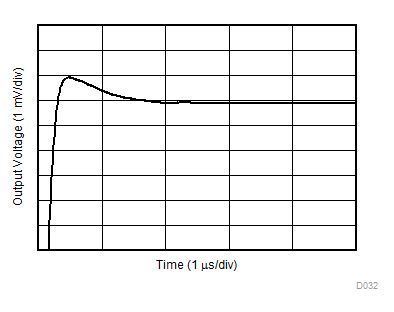

図 7-32 大信号セトリング・タイム (正)

図 7-34 最大出力電圧と周波数との関係

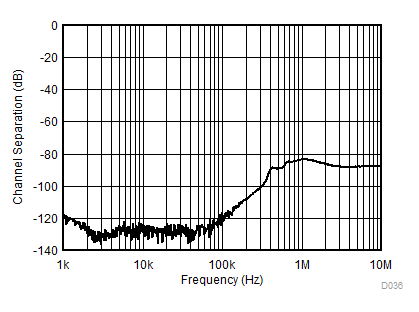

図 7-36 チャネル・セパレーション
