8.2.3 アプリケーション曲線

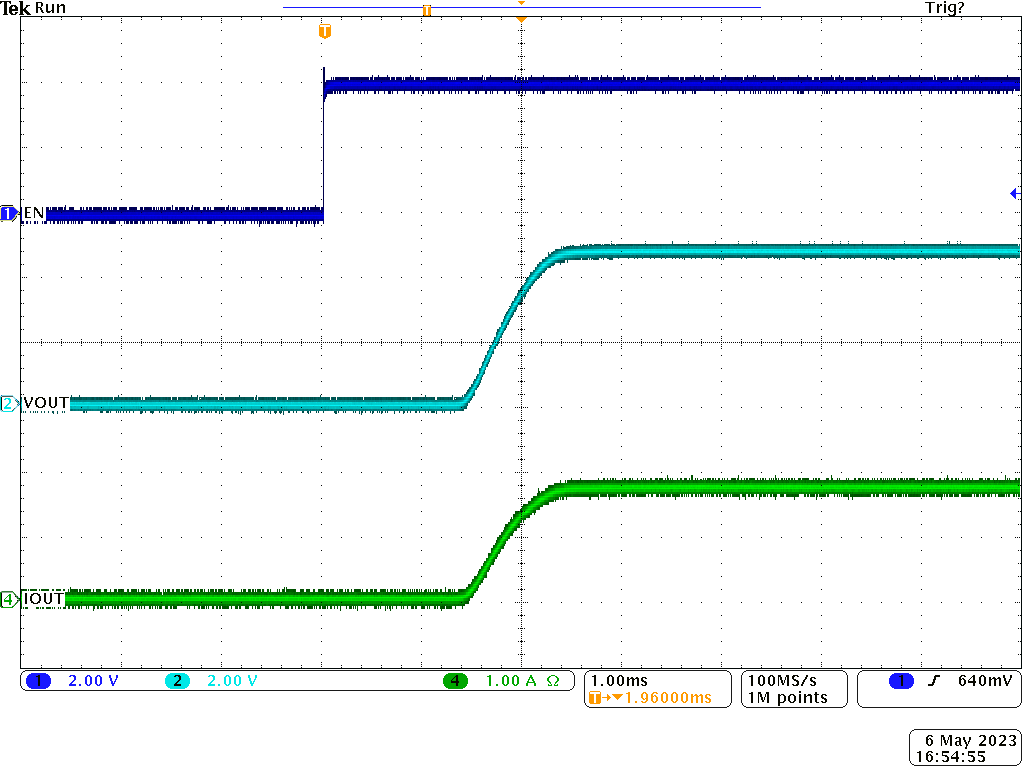

TPS2000E TPS2001E TPS2068E TPS2069E ターンオン遅延と立ち上がり時間との関係
VIN = 5V VEN = 4 V RLoad = 2.5Ω
図 8-2 ターンオン遅延と立ち上がり時間との関係

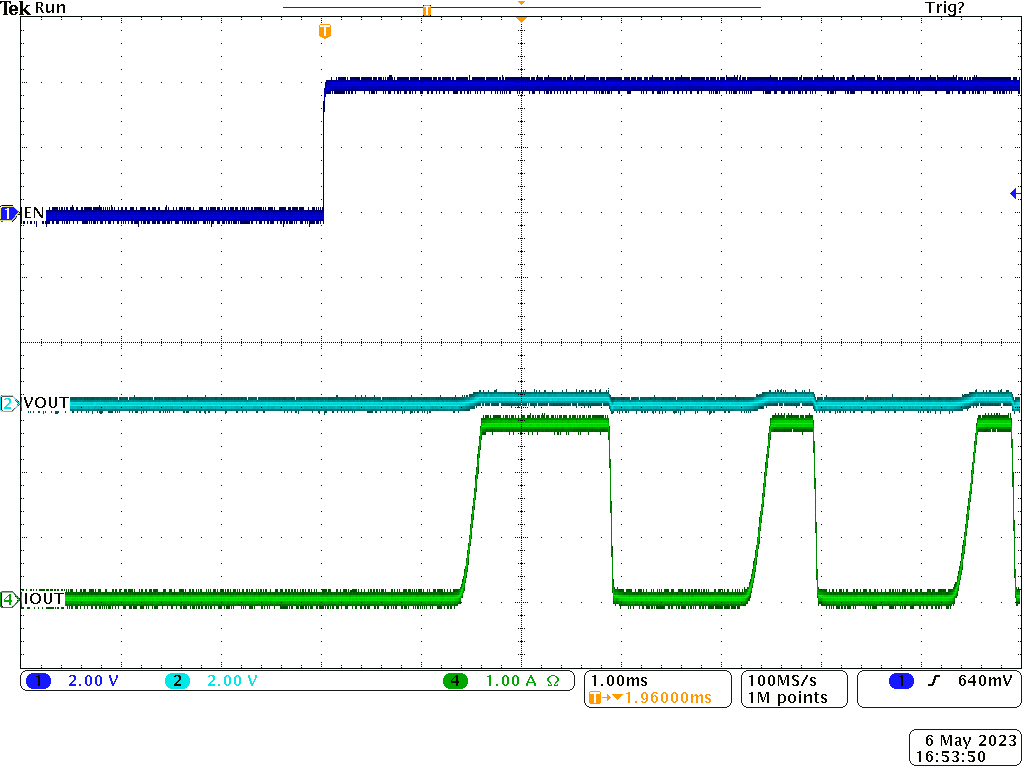

TPS2000E TPS2001E TPS2068E TPS2069E TPS2001E イネーブルから出力短絡
VIN = 5V VEN = 4 V OUT はグランドへ短絡
図 8-4 TPS2001E イネーブルから出力短絡
TPS2000E TPS2001E TPS2068E TPS2069E TPS2001E 出力短絡から全負荷
VIN = 5V
図 8-6 TPS2001E 出力短絡から全負荷
TPS2000E TPS2001E TPS2068E TPS2069E TPS2001E 出力短絡から無負荷
VIN = 5V
図 8-8 TPS2001E 出力短絡から無負荷

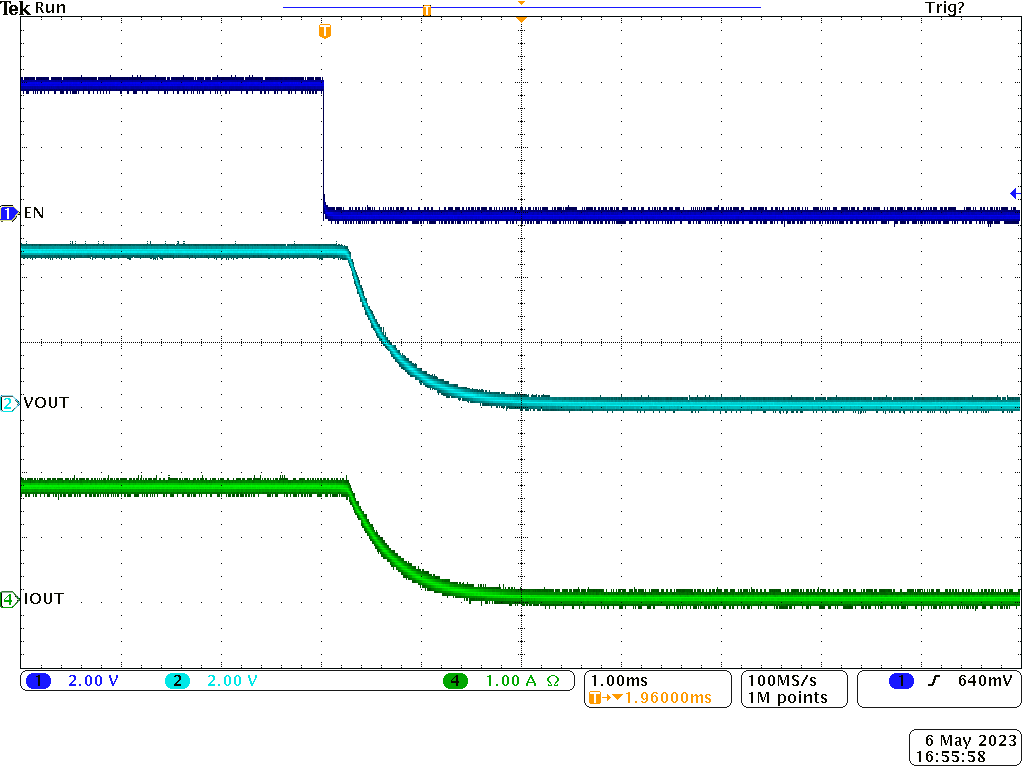

TPS2000E TPS2001E TPS2068E TPS2069E ターンオフ遅延と立ち下がり時間との関係
VIN = 5V VEN = 4 V RLoad = 2.5Ω
図 8-3 ターンオフ遅延と立ち下がり時間との関係

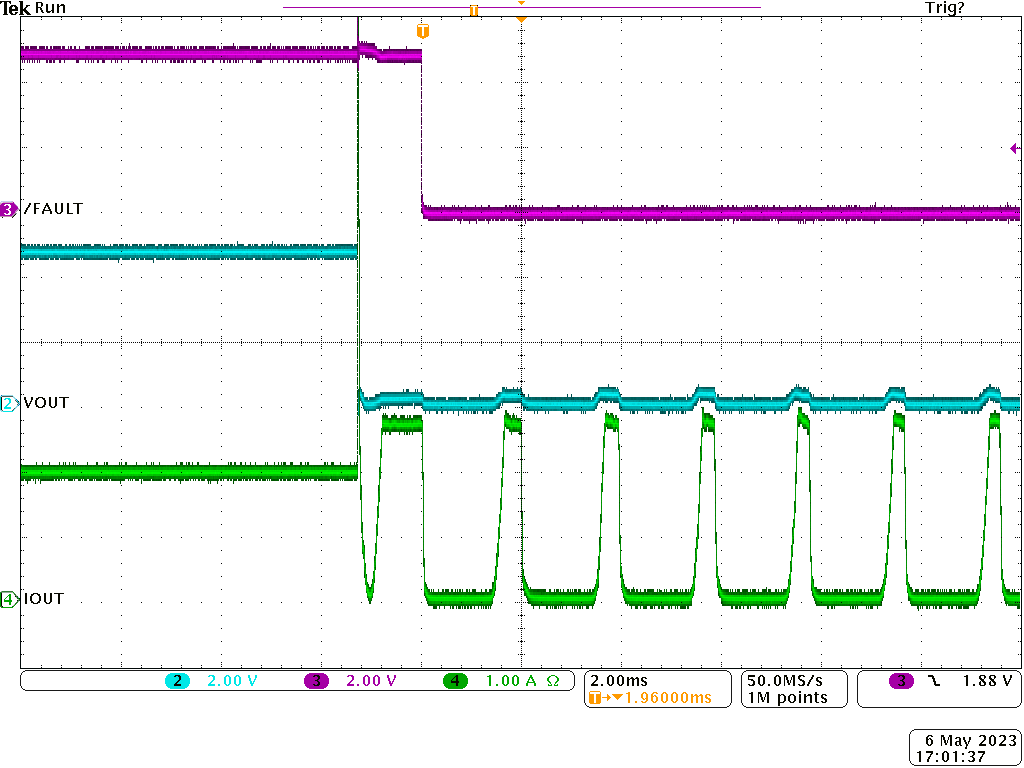

TPS2000E TPS2001E TPS2068E TPS2069E TPS2001E 全負荷から出力短絡
VIN = 5V
図 8-5 TPS2001E 全負荷から出力短絡

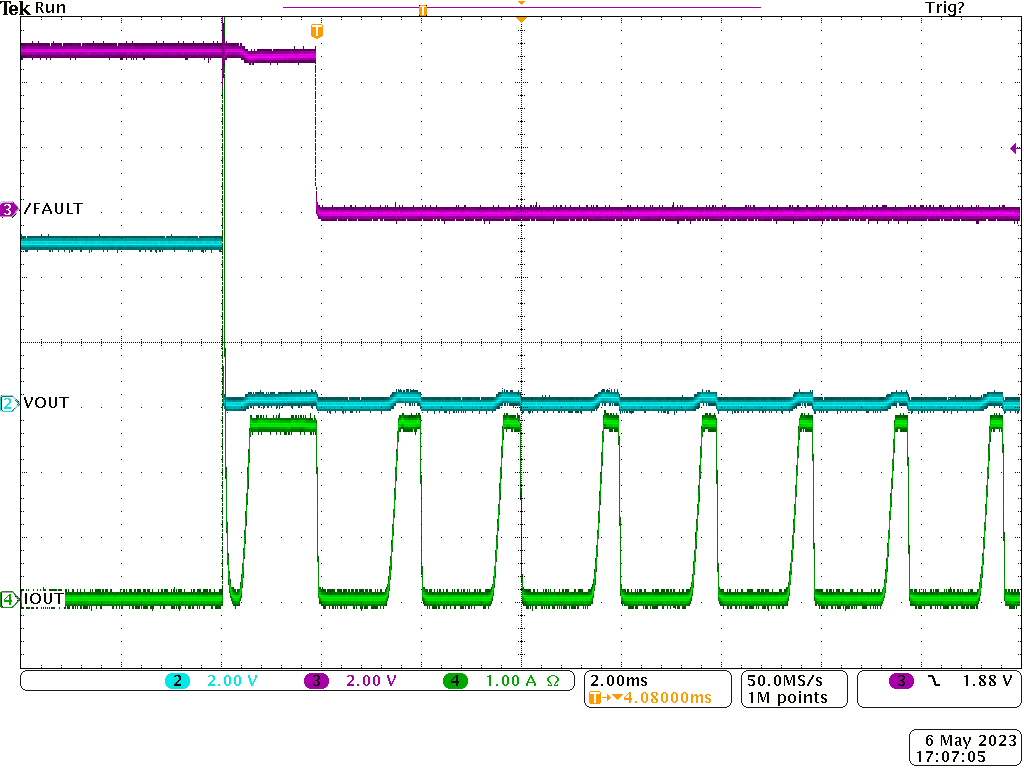

TPS2000E TPS2001E TPS2068E TPS2069E TPS2001E 無負荷から出力短絡
VIN = 5V
図 8-7 TPS2001E 無負荷から出力短絡
