影響 I_Q 的因素

I_Q 是在啟用積體電路 (IC) 但未切換也不支援外部負載電流時，所使用的電流量。關機電流 (I_SHDN) 是裝置停用時從電源消耗的電流。

電源穩壓器等常開功能的 I_Q 因待機時間長而會影響系統整體 I_Q。在電源穩壓器內部，電壓參考、誤差放大器、輸出電壓分壓器及保護電路都有自己的操作電流。

為決定從電池或電源供應器消耗的總 I_Q，您必須考慮電容器、電阻器與電感器的常開功能和洩漏源。

針對切換轉換器的 I_Q，必須加以區別。切換轉換器通常包含可提供較長免切換時間的省電模式，因此可減少平均 I_Q。但由於 I_Q 並不包含切換電流或從電壓輸出 (V_OUT) 消耗電流的效率元件，例如圖 4 中的升壓轉換器範例，因此可使用方程式 1，針對幾乎任何穩壓器，如下計算參考輸入無負載操作電流的超集合：

方程式 1.

I_{I (s t a n d b y)} = I_{Q} (V_{I N}) + I_{L e a k a g e} (V_{I N}) + \frac{V_{O U T}}{V_{I N} \times η 1}

\times [I_{Q} (V_{O U T}) + I_{F B} + I_{L O A D}]

電流與電壓如圖 4 說明，其中：

I_Q (V_IN) 為參考 V_IN I_Q (IC 產品規格書值)。
ILeakage(V_IN) 為 V_IN 接腳從電容器、電感器或切換器所消耗的洩漏。
V_OUT 為輸出電壓。
V_IN 是電池電壓 (到 LDO、升壓或降壓升壓轉換器的輸入電壓)。
ƞ1 是轉換器切換時的 DC/DC 效率。
I_Q (V_OUT) 是在切換轉換器 V_OUT 接腳的 I_Q 消耗。LDO 的 I_Q (V_OUT) = 0。
I_FB 是反饋電阻分壓器的電流 (若適用)。
I_Load 是在待機模式下 V_OUT 可能出現的負載電流。

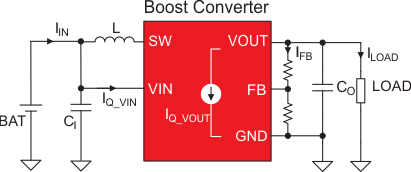

圖 4 升壓轉換器系統中的電流。

若您知道電池容量並已算出參考輸入待機電流，方程式 2 可如以下估計待機模式時間 >99.9% 的高工作循環低功耗系統之電池續航力：

方程式 2.

B a t t e r y L i f e t i 公尺 e = \frac{B a t t e r y C a p a c i t y}{I_{I (s t a n d b y)} + I_{B a t t e r y l e a k a g e}}

舉例來說，待機電流 1.2 µA 的工作循環系統可以 100-mAh 鈕釦型單芯電池運作 8.7 年。
